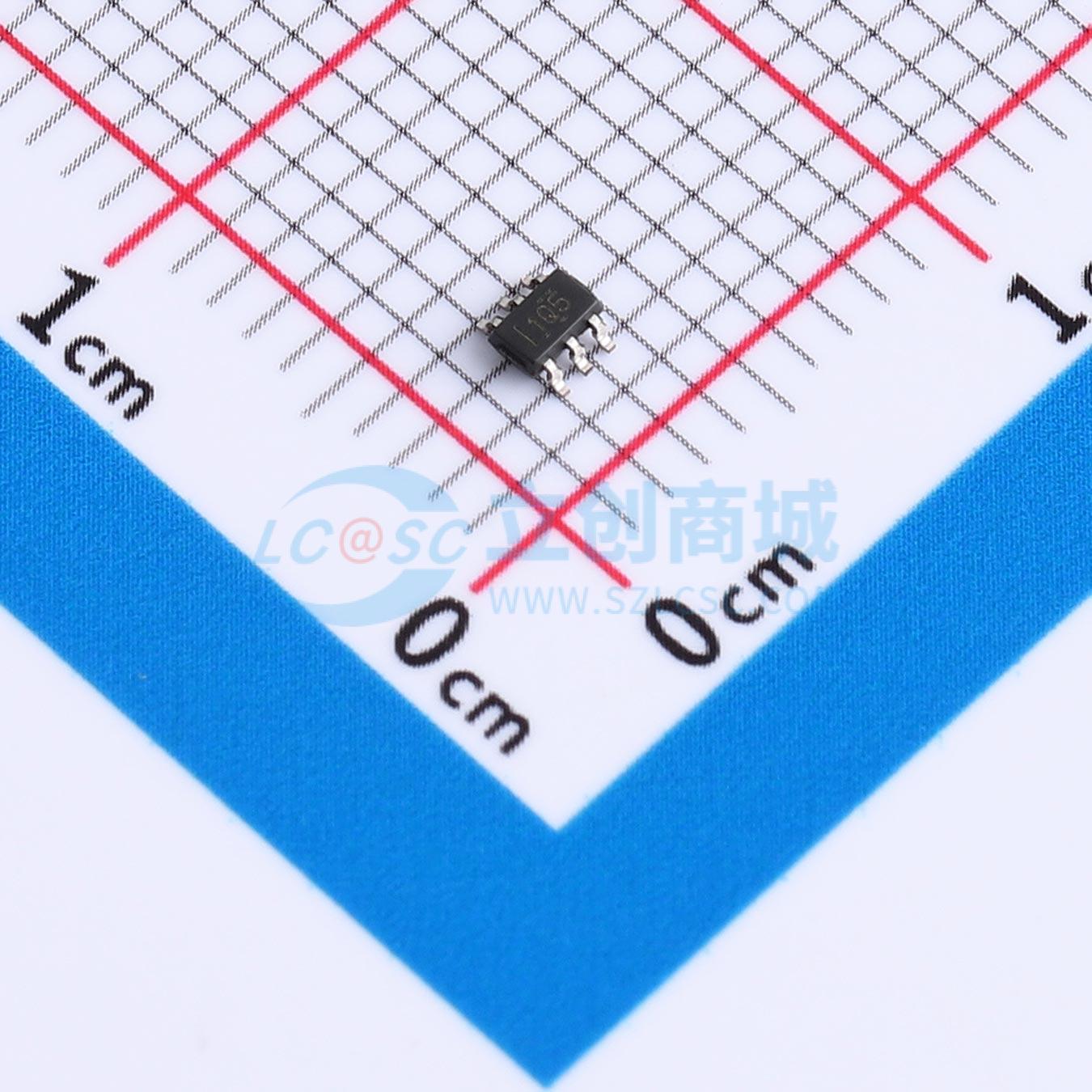

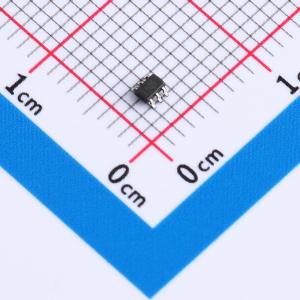

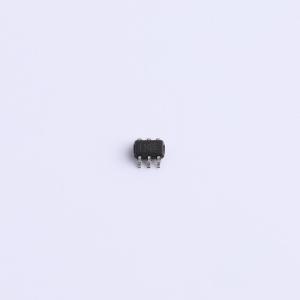

温馨提醒：图片仅供参考，商品以实物为准
INA181A2QDCKRQ1
汽车双向低侧和高侧电压输出电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 电流检测放大器专为经成本优化的应用而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 -0.2V 至 26V 范围内的共模电压中感测电流检测电阻器上的压降。系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可更大限度地减少增益误差，并降低温漂
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA181A2QDCKRQ1
- 商品编号
- C34458516
- 商品封装
- 6-SOT-SC70-DCK
- 包装方式
- 编带
- 商品毛重
- 0.084078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -200mV~26V | |
| 增益 | 50V/V | |
| 带宽 | 210kHz | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 195uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 40nV/√Hz@1kHz |
