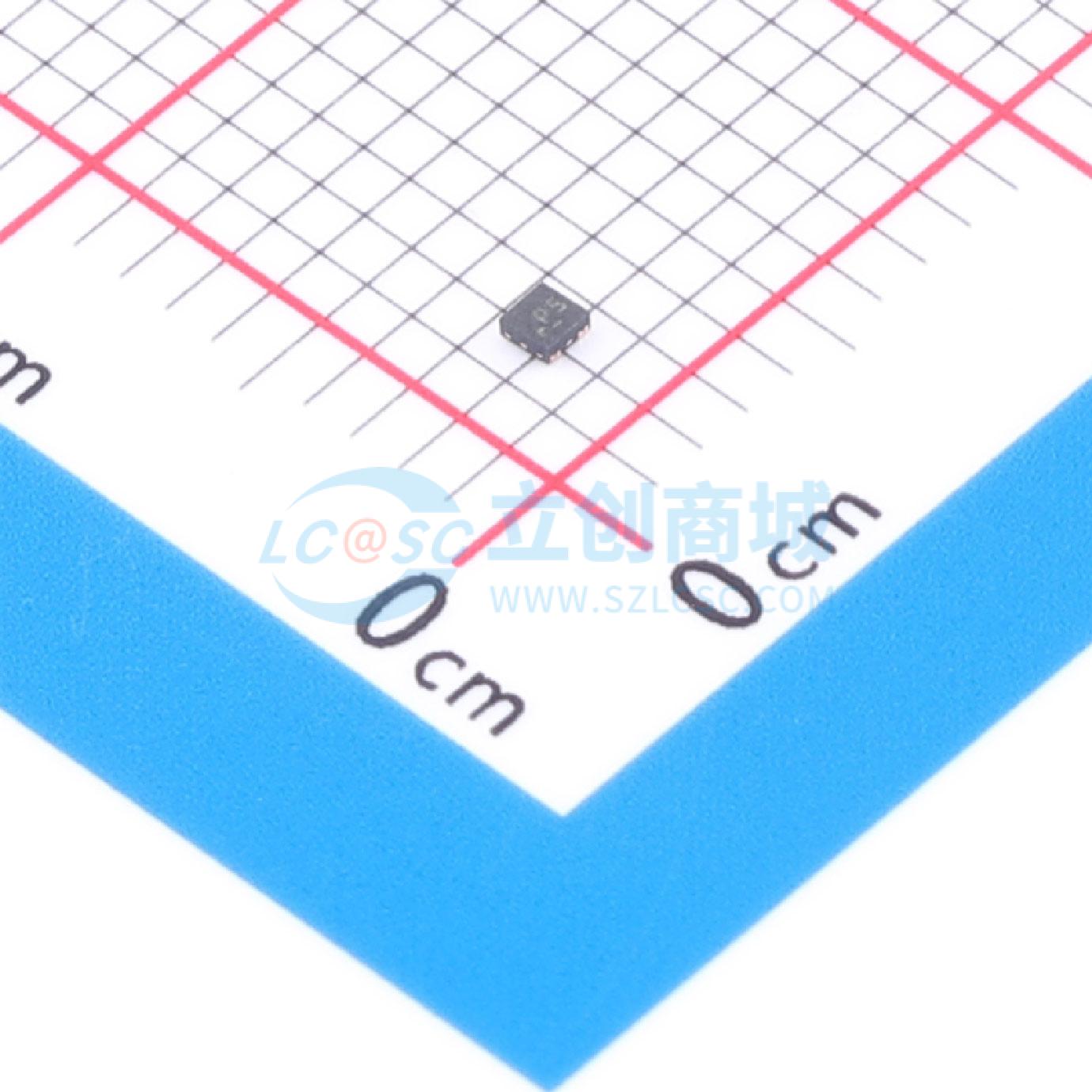

TLV77312PDQNR

1.2V 300mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV773 是一款小型低压降 (LDO) 线性稳压器，可提供 300mA 的输出电流。该 LDO 提供具有高 PSRR 的电压源，以及满足各种电路要求的负载和线路瞬态性能。TLV773 具有 1.4V 至 5.5V 的输入电压范围，以及 0.6V 至 3.3V 的输出电压范围。这种灵活性使得此器件可用于多种应用。
品牌名称: TI(德州仪器)
商品型号: TLV77312PDQNR
商品编号: C34391428
商品封装: X2SON-4-EP(1x1)
包装方式: 编带
商品毛重: 0.061089克(g)

商品参数

	属性	参数值
	静态电流(Iq)	80uA
	噪声	90uVrms
	功能特性	输出放电；使能控制；内置软启动；过流保护；短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TLV773 是一款小型低压降 (LDO) 线性稳压器，可提供300mA 的输出电流。该 LDO 提供具有高 PSRR 的电压源，以及满足各种电路要求的负载和线路瞬态性能。TLV773 具有 1.4V 至 5.5V 的输入电压范围，以及0.6V 至 3.3V 的输出电压范围。这种灵活性使得此器件可用于多种应用。TLV773 具备内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入电压降。有源下拉电路可在 LDO 处于禁用状态时使输出快速放电，并提供已知的启动状态。EN 输入允许外部逻辑信号启用或禁用稳压输出。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此整体封装尺寸较小。工作结温范围为 −40℃ 至 +125℃。该 LDO 采用标准 SOT-23(DBV) 和 1mm × 1mm X2SON (DQN) 封装。

商品特性

高 PSRR:高达 80dB，1kHz 时为 72dB，1MHz 时为 55dB
VIN 范围:1.4V 至 5.5V
固定输出电压范围:0.6V 至 3.3V
输出电压精度:2%
3.3VOUT、DQN 封装下，300mA 时压降为 180mV
折返电流限制
有源输出下拉电阻
提供两种封装可选:1mm × 1mm 4引脚 X2SON (DQN)；5引脚 SOT-23 (DBV)

应用领域

智能手机
平板电脑
游戏机
笔记本电脑
流媒体播放器
机顶盒
摄像头模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1.2V
	输出电流	300mA
	电源纹波抑制比(PSRR)	80dB@(217Hz)
	压差	600mV@(300mA)
