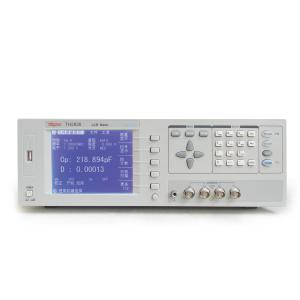

TH2826 高频LCR数字电桥
- 工业品
价格：￥27120价格含税（税率13%）
- 品牌名称
- Tonghui(同惠)
- 商品型号
- TH2826
- 商品编号
- C34373792
- 商品毛重
1克(g)
广东仓0
购买数量
台
(1台/箱，最小起订量1台，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
基本精度达0.1%，频率范围覆盖20Hz-5MHz，可满足低ESR电容器、高Q电感器等元件与材料的测量需求
2
支持多种输出阻抗模式（30Ω、100Ω、10Ω/CC、50Ω），适配不同电感变压器厂家的标准测试需求
3
具备开路、短路、负载校正功能，可消除杂散阻抗影响，提升测量精度；负载校正支持3个频率点设定
4
提供列表扫描（最多10个测试点）和曲线扫描（101/201/401/801点）功能，自动扫描并显示元件参数随频率/电平/偏置变化的响应曲线
5

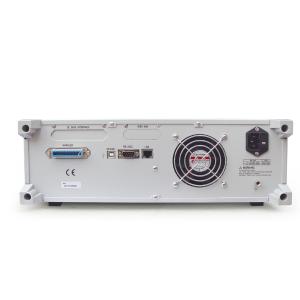

支持远程控制，接口包括RS232C、GPIB（选购）、LAN、USBTMC等，兼容SCPI命令
6
测试速度可选FAST（快速）、MED（中速）、SLOW（慢速），平衡测量效率与精度；触发方式支持INT（内部）、MAN（手动）、EXT（外部）
7
内置比较器功能，可设定9个主参数档极限和1个副参数档极限，实现元件自动分选（最多10档），适配自动测试系统
8
具备自动电平控制（恒电压/电流）、直流偏置（-5V~+5V）、偏差测试（ΔABS/Δ%）等功能，满足复杂测试场景
9
支持文件管理，可保存/加载仪器配置（*.STA）、测量结果（*.CSV）、屏幕快照（*.BMP），方便数据复用与分析
使用场景 APPLICATIONS
1
电子元器件研发：用于电容器、电感器、电阻器等元件的电气性能设计验证，分析其阻抗、损耗等参数随频率变化的特性
2
生产质量控制：在电子元件生产线中，对元件进行批量检测，通过比较器功能实现自动分选，确保产品一致性
3
实验室测试：高校或科研机构的电子实验室，用于材料电学特性研究、元件性能评估等实验项目
4
自动生产线点检：利用超高速测试速度，快速检测生产线上的元件，提升点检效率
5
压电器件分析：通过曲线扫描功能，分析传声器、谐振器等压电器件的频率响应曲线，获取关键参数（如静态电容、最小阻抗对应频率等）
6
电感变压器测试：适配不同厂家的标准需求，对电感、变压器的电感量、损耗等参数进行精准测量
7
电子维修：维修人员用于检测故障电路板上的元件（如电容、电感）是否正常，辅助故障定位
注意事项 PRECAUTIONS
1
仪器开机后需预热不少于15分钟，确保测量精度；避免频繁开关仪器，防止内部数据混乱
2
供电电源需满足100-120Vac或198-242Vac（根据后面板设置），频率47-63Hz，功率不小于80VA，且地线必须可靠接地，防止漏电风险
3
使用配套测试夹具（如TH26005），保持夹具与被测件引脚清洁，避免接触不良影响测量结果；未安装夹具时，仪器显示不稳定属正常现象
4
环境要求：避免在多尘、震动、日光直射、有腐蚀气体的环境下使用；工作温度0-40℃，相对湿度≤75%；散热孔需保持通畅，勿阻塞
5
测量有极性元件（如电解电容）前，需先放电，防止损坏仪器；高阻抗元件测量时，可采用屏蔽措施（如接地导体板）消除杂散电容影响
6
负载校正仅对同一规格的器件有效，更换元件规格后需重新进行负载校正；进行开路/短路校正时，需确保夹具状态与测量时一致
7
远程控制时，需正确配置接口参数（如波特率、IP地址等）；保存测量结果时，建议在指定目录（如E:\CSV）下操作，方便数据管理
8
仪器保险丝需与供电电压匹配，更换时需断开电源，使用厂家配备的保险丝
