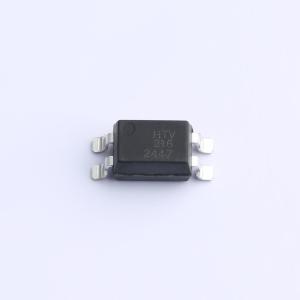

温馨提醒：图片仅供参考，商品以实物为准
HTV-216-S1TP1
600V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 光继电器，可满足各式各样的工业控制板需求，包括电源相关、电表、通讯设备、UPS、 太阳能、交换设备、测量设备、工业控制、安全等领域。输入电压类型：DC,输出类型：MOS，电流：40mA，耐压：600V,RON:35欧姆，隔离电压：5KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- HTV-216-S1TP1
- 商品编号
- C34376243
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.5649克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 50mA | |
| 负载电压 | 600V | |
| 正向压降(Vf) | 1.2V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 40Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 导通时间(Ton) | 1.4ms | |
| 截止时间(Toff) | 50us | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 550mW | |
| 功能特性 | - |
商品概述
HTV - 21X是固态继电器，其发光侧（输入侧）包含一个AlGaAs红外LED，通过光耦合连接到高压输出检测电路。检测电路由光伏二极管阵列和输出侧的MOSFET组成。单通道配置相当于1型A电磁继电器。它采用4引脚封装，有宽引脚间距和贴片封装可选。
商品特性
- 常开信号极信号切换继电器
- 低工作电流
- 60至600V输出耐压
- 宽工作温度范围 -40℃至85℃
- 高输入 - 输出隔离电压（Viso = 5,000Vrms）
- 安全认证（UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CQC11 - 471543 - 2022）
- RoHS合规
- MSL1
应用领域
- 测量设备
- 交换设备
- FA/OA设备
- 安防
- 工业控制
