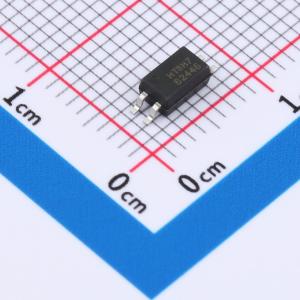

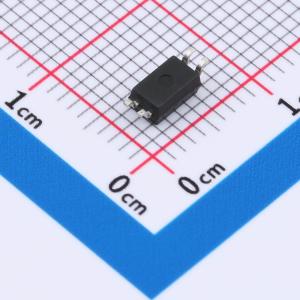

温馨提醒：图片仅供参考，商品以实物为准
HT-3H7-BTP1
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 晶体管光耦，可满足各式各样的工业控制板需求，包括电源相关、电表、通讯设备、UPS、太阳能等应用输入电压类型：DC, 正向压降Max:1.35V,输出类型：直流晶体管，输出电流：50mA，隔离电压：3.75KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- HT-3H7-BTP1
- 商品编号
- C34376202
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.186867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,20mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
HT-3H7X是一款由发光二极管和光电晶体管组成的光电耦合器，采用4引脚封装。
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时，最小值为50%）
- 高输入-输出隔离电压（Viso = 3750Vrms）
- 工作温度：-55℃~110℃
- 安全认证（UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CQC11-471543-2022）
- 符合RoHS标准
- 吸湿敏感度等级1（MSL1）
应用领域
- 可编程控制器
- 开关电源、智能电表
- 家用电器：如空调、风扇、热水器等
