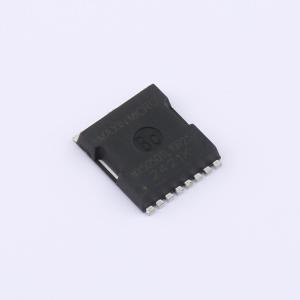

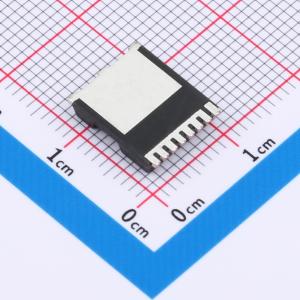

MX5050TL10R25
功率电子开关
- 描述
- MX5050TL10R25是一款集成了理想二极管控制器和100V 180A NMOS的功率模块，代替传统的肖特基。肖特基二极管广泛用于电源系统设计，可在各种输入电源故障条件下提供保护，并通过并联电源提供系统冗余。该模块能够代替大功率20~30A,100V的肖特基，产品尺寸更小，可靠性更高，压降低功耗小，反向截至时间快，能够提高电源ORing应用的效率和性能。
- 商品型号
- MX5050TL10R25
- 商品编号
- C34376141
- 商品封装
- TOLL
- 包装方式
- 编带
- 商品毛重
- 1.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 理想二极管/ORing控制器 | |
| 输入电压(Vin) | 5V~90V | |
| 反向耐压 | 100V | |
| 导通电流(Imax) | 180A | |
| FET类型 | 内置FET |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 20mV | |
| 导通电阻(RDS(on)) | 2.5mΩ | |
| 静态电流(Iq) | 700uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
MX5050TL10R25是一款集成了理想二极管控制器和100V 180A NMOS的功率模块，代替传统的肖特基。肖特基二极管广泛用于电源系统设计，可在各种输入电源故障条件下提供保护，并通过并联电源提供系统冗余。该模块能够代替大功率20~30A,100V的肖特基，产品尺寸更小，可靠性更高，压降低功耗小，反向截至时间快，能够提高电源ORing应用的效率和性能。
MX5050TL10R25高侧OR-ing模块是集成了100V的理想二极管控制器和100V 2.5mΩ N-MOSFET构成的功率模块，采用紧凑的TOLL的封装，当与电源串联时，可用作理想的二极管整流器。
当输入电压IN比输出OUT高20mV的时候，理想二极管控制器内部就产生电荷泵电压导通集成的2.5毫欧的NMOSFT，导通压降相比大功率的肖特基700mv能够减小到20mV，非常有效的减少功耗，降低了客户工程师使用大功率肖特基产生的热处理难题。
当输入In电压小于Out电压20mv左右时候，这时候内置的高速比较器就把NMOSET的Vgs连接到一起迅速的关断NMOS。该MX5050TL10R25可连接到5V~90V的电源，并可承受高达100V的瞬态电压。
The MX5050TL10R25 high-side OR-ing module integrated an N-MOSFET and acts as an ideal diode rectifier when connected in series with the power supply. This OR-ing module enables internal MOSFET to replace diode rectifiers in power distribution networks, reducing power loss and voltage drop.
The MX5050TL10R25 provides charge pump gate drive for an internal N-channel MOSFET and fast response comparator to turn off the FET when current flows in reverse. The MX5050TL10R25 can be connected to power supplies from 5V to 90V and can withstand transient voltages up to 100V.
商品特性
- 宽电压输入5V~90V
- 100V的瞬态保护电压
- 内部集成了100V 180A的NMOSFET
- 超小VDS能够快速关断反向电流
- 低静态功耗700uA
- 采用了半导体的封装结构，可靠性高
- Wide operating input voltage range VIN: 5V to 90V
- 100V transient voltage
- Integrated 100V 180A NMOS
- Charge pump gate driver for the internal N-channel MOSFET
- Ultra-small VDS turn-off voltage reduces turn-off time
- TOLL-8
应用领域
- 多电池并联的移动储能
- 电动工具
- 增程电动自行车
- 其它代替大功率肖特基的场景
- 服务器Oring电源
- Active OR-ing of redundant (N+1) power supplies
