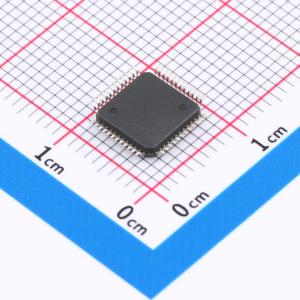

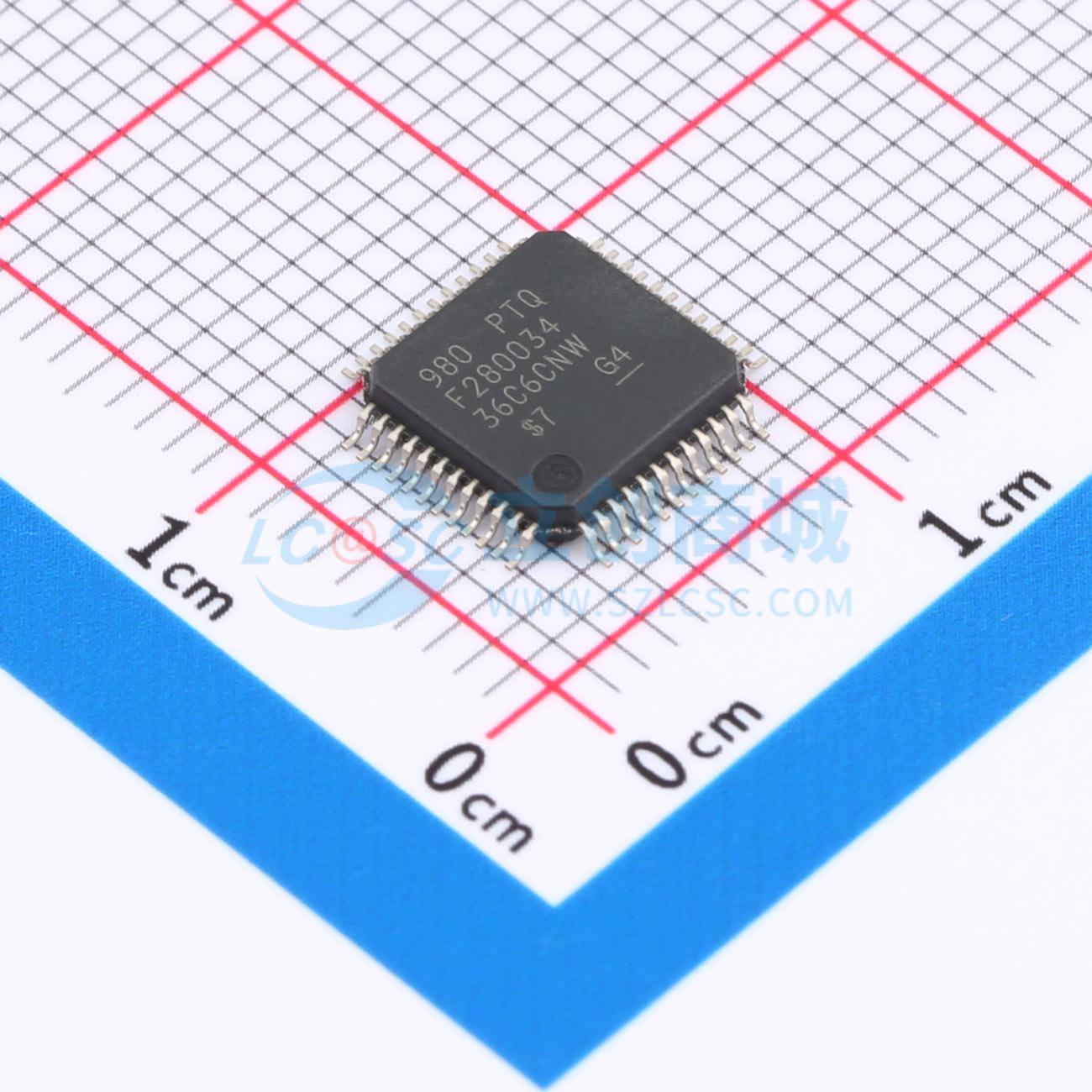

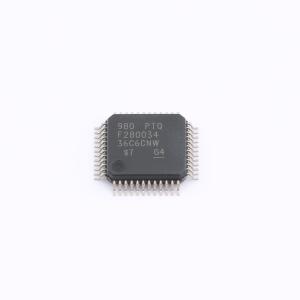

温馨提醒：图片仅供参考，商品以实物为准
F280034PTRQ1
实时微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：TMS320C28x 32位DSP内核（在120MHz下）。 IEEE754浮点单元(FPU)。 支持快速整数除法(FINTDIV)。 三角法数学单元(TMU)。 支持非线性比例积分微分(NLPID)控制。 CRC引擎和指令（VCRC)。应用：电器。 空调室外机
- 品牌名称
- TI(德州仪器)
- 商品型号
- F280034PTRQ1
- 商品编号
- C34293542
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 34.5KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 14 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.14V~3.63V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；硬件奇偶校验；看门狗复位；硬件CRC；硬件ECC校验；集成LDO |
商品特性
- TMS320C28x 32 位 DSP 内核（在 120MHz 下）
- IEEE 754 浮点单元 (FPU)
- 支持快速整数除法 (FINTDIV)
- 三角法数学单元 (TMU)
- 支持非线性比例积分微分 (NLPID) 控制
- CRC 引擎和指令 (VCRC)
- 十个硬件断点（包括 ERAD）
- 可编程控制律加速器 (CLA)
- 120MHz
- IEEE 754 单精度浮点指令
- 独立于主 CPU 执行代码
- 片上存储器
- 在三个独立存储体上提供 384KB (192KW) 的闪存（ECC 保护）
- 69KB (34.5KW) RAM（ECC 保护）
- 安全性
- JTAGLOCK
- 零引脚引导
- 双区域安全
- 时钟和系统控制
- 两个内部 10MHz 振荡器
- 晶体振荡器或外部时钟输入
- 窗口化看门狗计时器模块
- 丢失时钟检测电路
- 双时钟比较器 (DCC)
- 3.3V I/O 设计
- 内部 VREG 生成允许进行单电源设计
- 欠压复位 (BOR) 电路
- 系统外设
- 6 通道直接存储器存取 (DMA) 控制器
- 55 个独立可编程多路复用通用输入/输出 (GPIO)引脚
- 在模拟引脚上提供 23 路数字输入
- 在模拟引脚上提供 2 路数字输入/输出 (AGPIO)
- 增强型外设中断扩展 (ePIE)
- 支持多个低功耗模式 (LPM)
- 嵌入式实时分析和诊断 (ERAD)
- 标识 (UID) 号
- 通信外设
- 一个电源管理总线 (PMBus) 接口
- 两个内部集成电路 (I2C) 端口
- 一个控制器局域网 (CAN/DCAN) 总线端口
- 一个具有灵活数据速率的控制器局域网 (CANFD/MCAN) 总线端口
- 2 个串行外设接口 (SPI) 端口
- 两个 UART 兼容的串行通信接口 (SCI)
- 两个 UART 兼容的本地互连网络 (LIN) 接口
- 带一个发送器和一个接收器的快速串行接口(FSI)（最高 200Mbps）
- 模拟系统
- 三个 4MSPS 12 位模数转换器 (ADC)
- 最多 23 个外部通道（包括两个 gpdac 输出）
- 每个 ADC 具有四个集成后处理块 (PPB)
- 四个带 12 位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)
- 数字干扰滤波器
- 两个 12 位缓冲 DAC 输出
- 增强型控制外设
- 16 个 ePWM 通道，包含具有高分辨率功能（150ps 分辨率）的 8 个通道
- 集成式死区支持
- 集成式硬件触发区 (TZ)
- 三个增强型捕捉 (eCAP) 模块
- 在三个 eCAP 模块中，有一个提供高分辨率捕捉 (HRCAP)
- 两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
- 八个 Σ-Δ 滤波器模块 (SDFM) 输入通道（每个通道两个并联滤波器）
- 标准 SDFM 数据滤波
- 用于高估或低估情况下快速操作的比较器滤波器
- 嵌入式图形发生器 (EPG)
- 可配置逻辑块 (CLB)
- 4 个逻辑块
- 增强现有外设功能
- 支持位置管理器解决方案
- 主机接口控制器 (HIC)
- 可从外部主机访问内部存储器
- 背景 CRC (BGCRC)
- 关于 32 位数据的一个周期 CRC 运算
- 高级加密标准 (AES) 加速器
- 实时固件更新 (LFU)
- 从旧固件到新固件的快速上下文切换
- 缩短了闪存组擦除时间
- 诊断特性
- 内存开机自检 (MPOST)
- 硬件内置自检 (HWBIST)
- 功能安全合规型（仅限 PZ 和 Q100 PM 封装）
- 专为功能安全应用开发
- 可提供用于 ISO 26262 和 IEC 61508 系统设计的文档
- 系统功能符合 ASIL D 和 SIL 3 等级要求
- 硬件功能符合 ASIL B 和 SIL 2 等级要求
- 安全相关认证
- 通过 TÜV SÜD 高达 ASIL B 和 SIL 2 等级的ISO 26262 认证（仅限 PZ 和 Q100 PM 封装）
- 封装选项:
- 100 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PZ]
- 80 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PN]
- 64 引脚 (LQFP) [后缀 PM]
- 48 引脚 (LQFP) [后缀 PT]
- 温度选项:
- 自然通风 (TA):–40℃ 至 125℃
- 结温 (TJ):–40℃ 至 150℃
应用领域
- 电器
