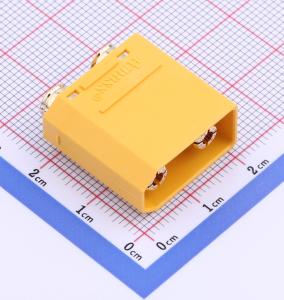

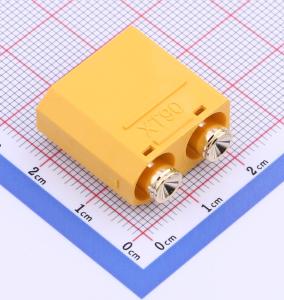

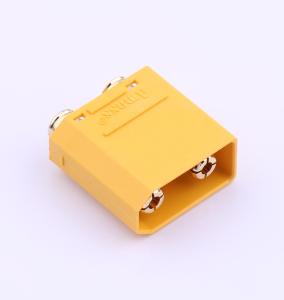

AMASS(艾迈斯)板立式注塑型 2PIN 接头XT90PB-M.G.Y
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥3.3价格含税（税率13%）
10+￥2.91
30+￥2.74
100+￥2.6
- 品牌名称
- AMASS(艾迈斯)
- 商品型号
- XT90PB-M.G.Y
- 商品编号
- C3040688
- 商品毛重
9.2克(g)
- 颜色 黄色
- 类型 插头
广东仓2,384
SMT仓2,434
购买数量
个
(100个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交100+单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 插头 |
| 颜色 | 黄色 |
| 类型 | 插头 |
| 额定电压 | DC 500V |
| 金属材质 | 镀金 |
| 属性 | 参数值 |
|---|---|
| 绝缘材质 | PA |
| 额定电流 | 30A |
| 推荐线规 | 8/10/12AWG |
| 接触电阻 | 0.4mΩ |
| 规格 | 5.2mm |
商品详情
产品特点 FEATURES
1
本产品为AMASS(艾迈斯)品牌的板立式注塑型2PIN接头，型号XT90PB-M.G.Y，专为纵向有空间的PCB板设计，提供集成化连接解决方案
2
采用H59-1金属件与PA66塑料外壳，具备良好的机械强度和耐热性，满足工业级应用需求
3
电镀层为G:镀厚金（Au），镀层厚度达0.03μm，有效提升导电性能与抗氧化能力，延长使用寿命
4
颜色为黄色（M），符合标准工业配色规范，便于现场识别与布线管理
5
具备优异电气性能：额定电压DC 500V，额定电流30A，接触电阻低至0.40mΩ，绝缘电阻高达2000MΩ
6
瞬时电流可达60A（1分钟内，80℃以下），适用于短时大电流冲击场景
7
温升控制良好，在30A负载下温升低于60℃，确保长期稳定运行
8
插拔力设计合理，插入力为3.5kg~6.5kg，拔出力为3.5kg~6.5kg，插拔寿命达100次，保证连接可靠性
9
防护等级达到IP40，具备基本防尘能力，适合多数室内工业环境使用
10
工作温度范围宽，可在-20℃至120℃环境下正常工作，适应严苛工况
11
通过UL、CE、RoHS 2.0认证，符合国际安全与环保标准，品质可靠
使用场景 APPLICATIONS
1
广泛应用于锂电池管理系统（BMS）中作为电池模组与控制器之间的电源接口
2
适用于无人机、电动工具、电动汽车等新能源设备中的高功率电路连接
3
可用于工业自动化控制系统中电机驱动器与电源模块的连接
4
适配于充电器、储能系统等需要稳定大电流传输的场合
5
在需要垂直安装于PCB板上的应用场景中表现出色，节省空间且易于布线
6
特别适用于对连接稳定性、耐久性和安全性要求较高的工业电子设备
注意事项 PRECAUTIONS
1
请勿在超过额定电流（30A）或电压（DC 500V）的情况下使用，以免引发过载故障或安全事故
2
禁止在带电状态进行插拔操作，否则可能导致电弧产生、元件损坏甚至火灾风险
3
不得在连接器承受外力的情况下通电，避免因受力变形导致接触不良或断裂
4
连接器应作为电路的一部分使用，不可将其作为外壳或其他结构部件的支撑点
5
避免在高温高湿环境中使用，如环境条件超出规格书要求（-20℃～120℃，湿度未明确但需注意防潮），可能影响绝缘性能和寿命
6
使用前请确认安装孔位尺寸是否匹配，推荐安装孔直径Φ6.00mm，间距11.00mm，深度≥4.95mm
7
操作时请轻拿轻放，避免剧烈撞击或挤压，尤其是包装后的产品也需小心开启，防止端子变形、弯曲或脱落
8
建议定期检查连接状态，确保无松动、氧化或腐蚀现象，以保障长期安全运行
