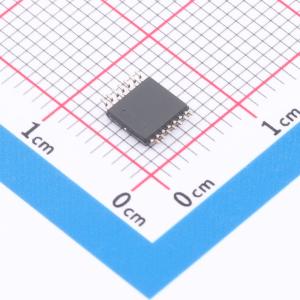

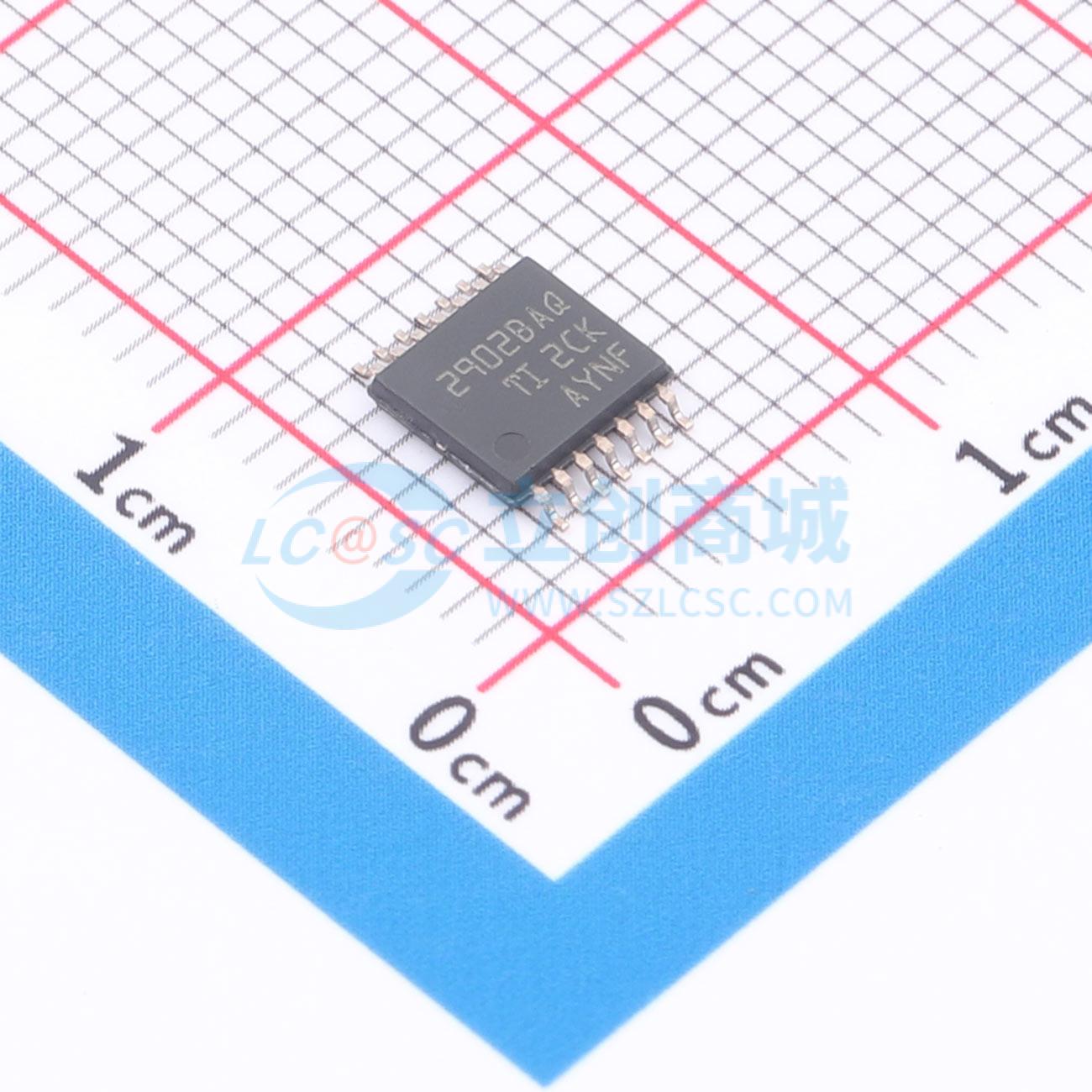

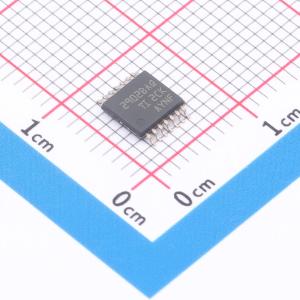

温馨提醒：图片仅供参考，商品以实物为准
LM2902BAQPWRQ1
适用于汽车应用的业界通用四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2902-Q1、LM2902B-Q1和LM2902BA-Q1是符合AEC-Q100规范的业界通用运算放大器，适合汽车使用。LM2902B-Q1和LM2902BA-Q1是LM2902-Q1的下一代版本，包含四个高压（36V）运算放大器。LM2902B-Q1和LM2902BA-Q1为成本敏感型应用提供了卓越的价值，具有低失调电压（最大值分别为3mV和2mV）、对地共模输入范围和高差分输入电压能力等特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2902BAQPWRQ1
- 商品编号
- C34242078
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 35nA | |
| 输入失调电流(Ios) | 4nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.5V；2.5V~18V | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
LM2902-Q1、LM2902B-Q1 和 LM2902BA-Q1 是符合AEC-Q100规范的业界通用四路运算放大器，适合汽车使用。LM2902B-Q1 和 LM2902BA-Q1 是 LM2902-Q1 的下一代版本，包含四个高压 (36V) 运算放大器，为成本敏感型应用提供了卓越的价值，具有低失调电压、对地共模输入范围和高差分输入电压能力等特性。LM2902B-Q1 和 LM2902BA-Q1 利用单位增益稳定性、更低的失调电压（典型值为 0.3mV）和更低的静态电流（典型值为 240μA）等增强型特性简化了电路设计。得益于高 ESD（2kV，HBM）及集成 EMI 和射频滤波器，LM2902B-Q1 和 LM2902BA-Q1 器件可用于汽车市场中要求严苛、极具环境挑战性的应用。
商品特性
- 符合面向汽车应用的 AEC Q-100 标准
- 温度等级为 -40℃ 至 +125℃
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C5
- 宽电源电压范围:3V 至 36V (LM2902B-Q1 和 LM2902BA-Q1)；3V 至 32V (LM2902KV 和 LM2902KAV)；3V 至 26V（所有其他产品）
- 25℃ 时输入失调电压最大值:2mV (LM2902BA-Q1 和 LM2902KAV)；3mV (LM2902B-Q1)；7mV（所有其他产品）
- LM2902B-Q1 和 LM2902BA-Q1 带有内部射频和 EMI 滤波器
- 每通道电源电流典型值 175μA
- 单位带宽增益积为 1.2MHz
- 共模输入电压范围包括 V-
- 差分输入电压范围等于最大额定电源电压
应用领域
- 汽车照明
- 车身电子装置
- 汽车音响主机
- 远程信息处理控制单元
- 紧急呼叫 (eCall)
- 被动安全:制动系统
- 电动汽车/混合动力电动汽车逆变器和电机控制
- 电动汽车/混合动力电动汽车车载充电器 (OBC) 和无线充电器
- 电动汽车/混合动力电动汽车电池管理系统 (BMS)
