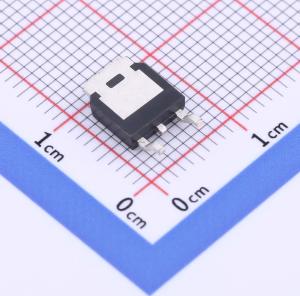

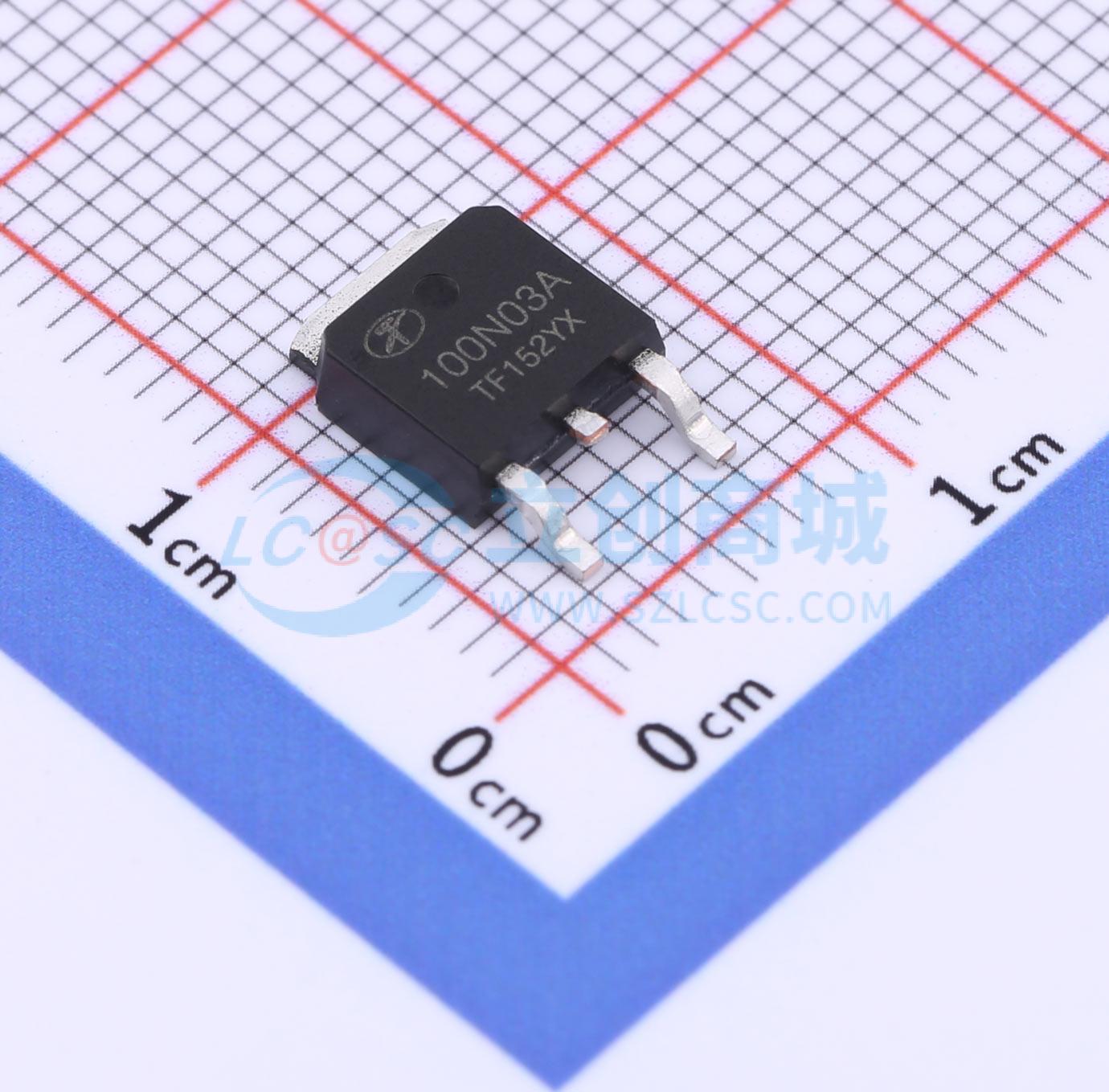

温馨提醒：图片仅供参考，商品以实物为准
TF100N03A
N沟道,电流:100A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TF(拓锋)
- 商品型号
- TF100N03A
- 商品编号
- C3040055
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 6.5mΩ@4.5V | |
| 耗散功率(Pd) | 70W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 2.236nF | |
| 反向传输电容(Crss) | 234pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 323pF |
商品特性
- 漏源电压(VDS):30V,漏极电流(ID):100A
- 当栅源电压(VGS) = 10V 时,导通电阻(RDSON)典型值 = 3.3 mΩ
- 当栅源电压(VGS) = 4.5V 时,导通电阻(RDSON)典型值 = 4.2 mΩ
- 先进的沟槽技术
- 提供出色的导通电阻(RDS(ON))和低栅极电荷
- 产品无铅
应用领域
- 负载开关
- 脉宽调制(PWM)应用
- 电源管理
