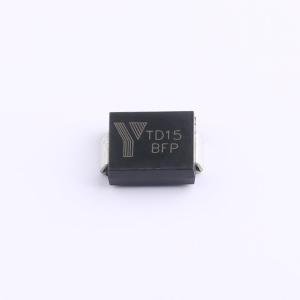

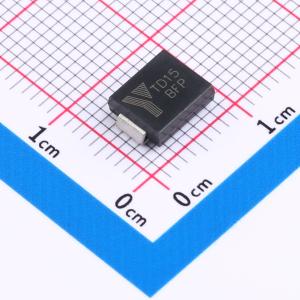

温馨提醒：图片仅供参考，商品以实物为准
SMCJ36CA
双向TVS 36V截止 峰值浪涌电流：25.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMCJ36CA 反向截止电压(Vrwm) 36 击穿电压(V) 40.00 测试电流(mA) 1 反向漏电流(Ir) 1 峰值脉冲电流(Ipp)@10/1294μs 25.9 最大钳位电压(V) 58.1
- 品牌名称
- Yint(音特电子)
- 商品型号
- SMCJ36CA
- 商品编号
- C3039949
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@1ms | |
| 击穿电压 | 44.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMC系列旨在保护电压敏感元件免受高压、高能瞬变影响。它们具备出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMC系列非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源及许多其他工业/消费类应用。
商品特性
- 封装：DO-214AB/SMC
- 适用于表面贴装应用，以优化电路板空间
- 极性：除双向器件外，色带表示正端（阴极）。典型故障模式是因电压或电流超过规定值而短路
- 高温焊接：引脚在260°C下持续10秒
- 引脚：镀锡，符合MIL-STD-750标准的2026方法可焊性要求
应用领域
- TVS器件非常适合保护电信、计算机、工业和消费类电子应用中的I/O接口、VCC总线及其他易受影响的电路
