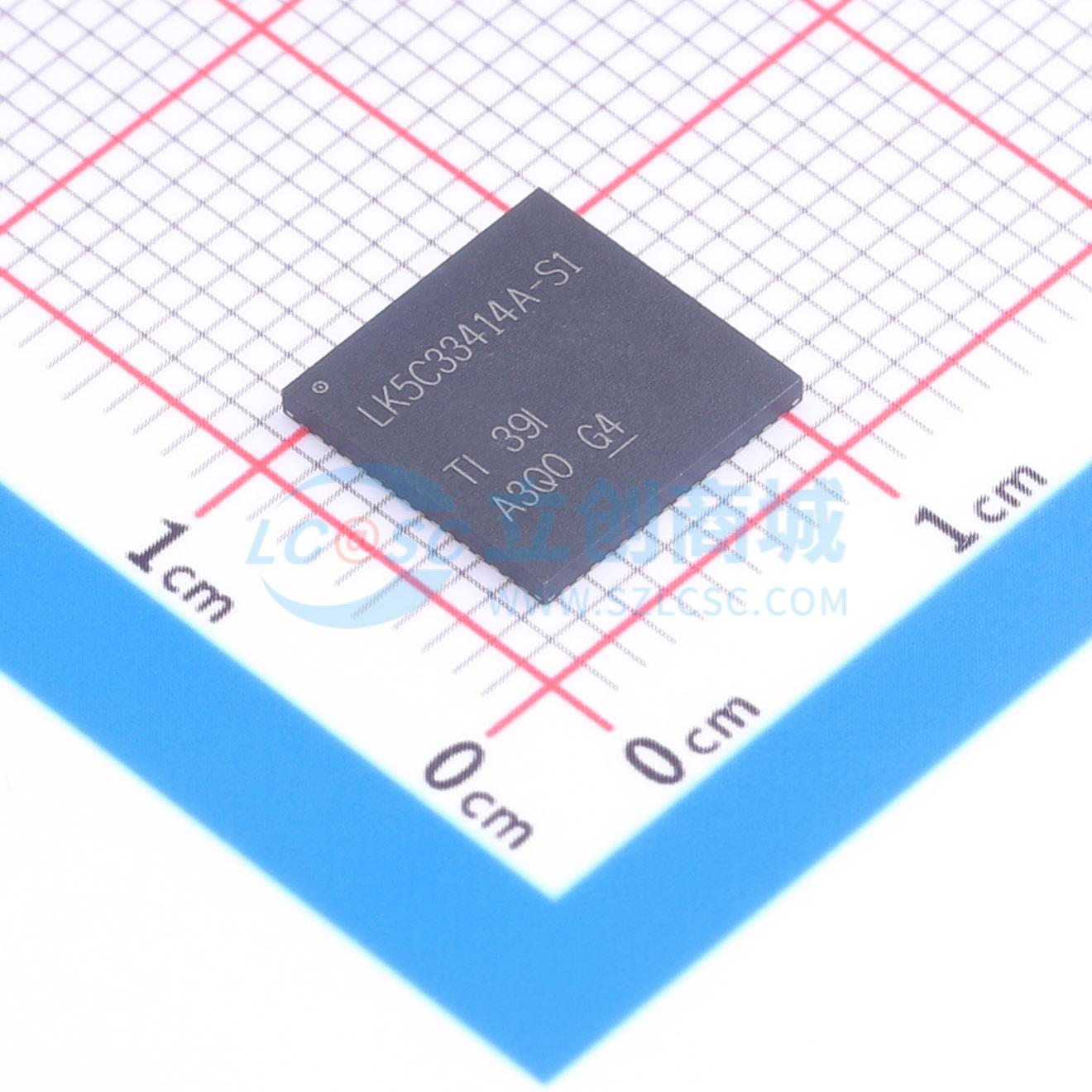

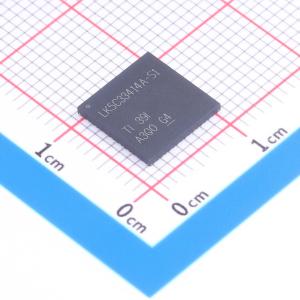

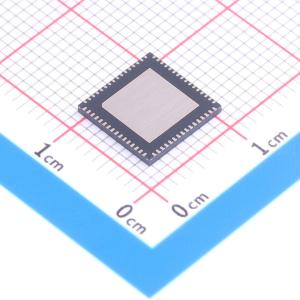

LMK5C33414ARGCTS1

LMK5C33414AS1是一款满足无线通信和基础设施应用严格要求的高性能网络同步器和抖动清理器。该器件捆绑了软件支持，可实现对主参考时钟源的IEEE-1588 PTP同步。该器件集成了三个DPLL和三个APLL，提供无干扰切换和抖动衰减功能，具备可编程环路带宽（LBW），仅需一个外部环路滤波电容，可最大限度提高灵活性和易用性。APLL3采用TI专有体声波（BAW）技术，是一款超高性能PLL。BAW APLL可生成491.52MHz输出时钟，在12kHz至20MHz范围内典型RMS抖动为40fs、最大RMS抖动为60fs，该抖动性能不受DPLL参考输入频率和抖动特性的影响。APLL2和APLL1（传统LC VCO）可为第二或第三频率和/或同步域提供可选方案。参考验证电路监控DPLL参考输入，当输入被检测到或丢失时自动执行无干扰切换。零延迟模式（ZDM）可控制输入和输出之间的相位关系。该器件可通过I2C或SPI完全编程。集成的EEPROM可用于自定义系统启动时钟。该器件还具备出厂默认ROM配置文件作为后备选项。

• 基于超低抖动BAW VCO的无线时钟，在491.52MHz下典型RMS抖动为40fs、最大RMS抖动为57fs；在245.76MHz下典型RMS抖动为50fs、最大RMS抖动为62fs
• 三个高性能数字锁相环（DPLL），每个配对一个模拟锁相环（APLL）
• DPLL环路带宽可编程，范围为1mHz至4kHz
• DCO频率调整步长小于1ppt
• 四个差分或单端DPLL输入
• 输入频率范围为1Hz（1PPS）至800MHz
• 数字保持功能和无干扰切换
• 14个差分输出，输出格式可编程，支持HSDS、AC-LVPECL、LVDS和HSCL
• 配置为OUT[1:0]_P/N、GPIO1、GPIO2输出6路LVCMOS频率，加上OUT[13:2]_P/N输出12路差分，最多可获得18路总频率输出
• 输出频率范围为1Hz（1PPS）至1250MHz，摆幅和共模可编程
• 符合PCIe Gen 1至6标准
• 支持I2C、3线SPI或4线SPI接口
• 工作温度范围为-40℃至85℃

• 4G和5G无线网络
• 有源天线系统（AAS）
• mMIMO
• 宏远程射频单元（RRU）
• CPRI/eCPRI基带、集中式单元、分布式单元（BBU、CU、DU）
• 小基站
• SyncE (G.8262)、SONET/SDH（Stratum 3/3E、G.813、GR-1244、GR-253）、IEEE-1588 PTP从时钟
• 112G/224G PAM4 SerDes的抖动清理、漂移衰减和参考时钟生成
• 光传输网络（OTN G.709）
• 宽带固定线路接入
• 工业
• 测试与测量
