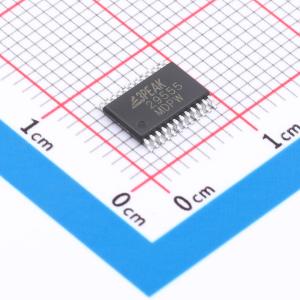

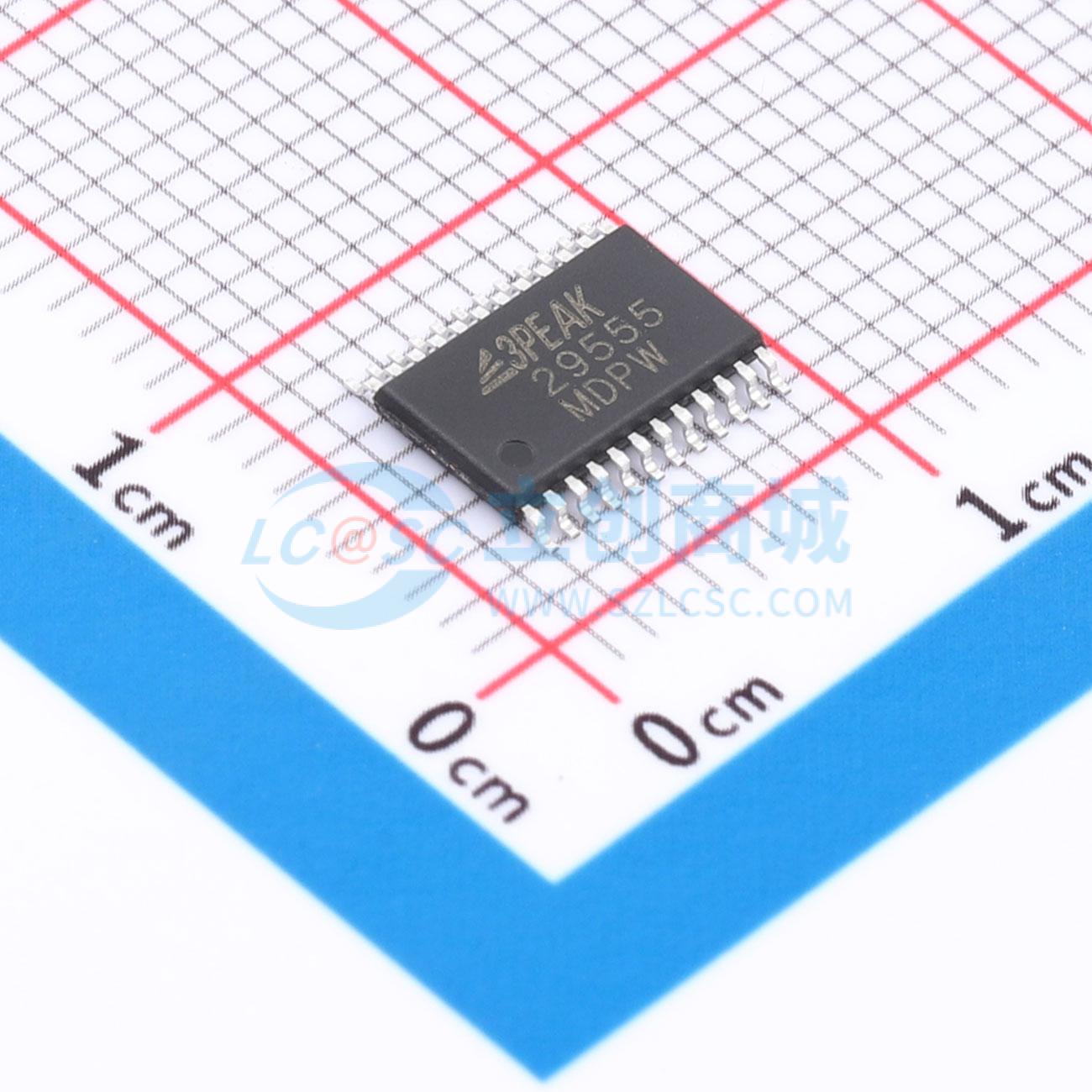

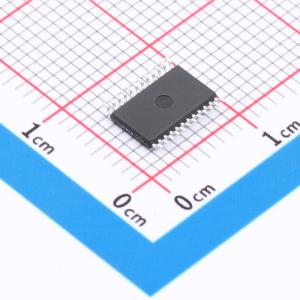

TPT29555-TS5R

带中断功能的I²C转16位GPIO扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPT29555是一款16位通用输入输出（GPIO）扩展器，具备中断功能和弱上拉电阻，适用于I2C总线应用。其电源电压范围为1.65 V至5.5 V，允许TPT29555与1.8 V微控制器互连。TPT29555包含四组8位寄存器，分别为配置寄存器、输入寄存器、输出寄存器和极性反转寄存器
品牌名称: 3PEAK(思瑞浦)
商品型号: TPT29555-TS5R
商品编号: C3039832
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.214961克(g)

商品参数

商品概述

TPT29555 是一款 16 位 GPIO 扩展器，具有中断和弱上拉电阻，适用于 I2C 总线应用。其电源电压范围为 1.65 V 至 5.5 V，允许 TPT29555 与 1.8V 微控制器互连。

TPT29555 包含四对 8 位配置、输入、输出和极性反转寄存器。开漏中断 (INT) 输出可在任何输入状态从其相关寄存器状态更改时更改，并用于指示系统主设备输入状态已更改。INT 可以连接到微控制器的中断输入。通过在此行上发送中断信号，远程 I/O 可以通知微控制器其端口上是否有传入数据，而无需通过 I2C 总线进行通信。因此，TPT29555 可以保持一个简单的从设备。上电复位将寄存器设置为其默认值并初始化设备状态机。

所有输入/输出引脚都具有内部弱上拉电阻，以消除外部组件。三个硬件引脚 (A0、A1、A2) 选择固定的 I2C 总线地址，并允许多达八个设备共享同一 I2C 总线。

TPT29555 采用 TSSOP24 和 QFN24 封装，工作温度范围为 -40°C 至 +85°C。

应用领域

服务器/存储设备
路由器（电信交换设备）
个人计算机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式

	属性	参数值
	工作电压	1.65V~5.5V
	灌电流(IOL)	30mA
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
