FH8254AAV

H8254 是内置高精度电压检测电路和延迟电路的3/4 节串联用锂离子可充电池保护IC

• 针对各节电池的高精度电压检测功能：
  • 过充电检测电压n (n = 1 ~ 4) 3.9 ~ 4.35V，精度 ±25mV
  • 过充电解除电压n (n = 1 ~ 4) 3.8 ~ 4.15V，精度 ±80mV
  • 过放电检测电压n (n = 1 ~ 4) 2.3 ~ 2.7V，精度 ±80mV
  • 过放电解除电压n (n = 1 ~ 4) 2.7 ~ 3.0V，精度 ±100mV
• 3 段过电流检测功能：
  • 过电流检测电压1 0.20V，精度 ±25mV
  • 过电流检测电压2 0.50V，精度 ±100mV
  • 过电流检测电压3 VC₁ - 1.1V，精度 ±300mV
• 通过外接部件的容量可设置过充电检测延迟时间、过放电检测延迟时间和过电流1 检测延迟时间，过电流检测2、3 延迟时间为内部固定
• 通过控制端子可以控制充放电
• 采用高耐压元件：绝对最大额定值26V
• 宽工作电压范围：3V ~ 24V
• 宽工作温度范围：-40 ~ +85°C
• 低消耗电流：
  • 工作时40μA 最大值(+25°C)
  • 休眠时0.1μA 最大值(+25°C)

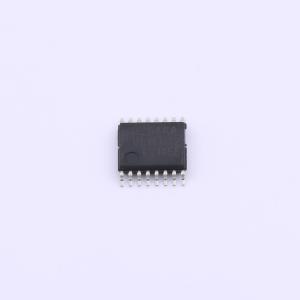

• 封装形式采用：TSSOP - 16
