温馨提醒：图片仅供参考，商品以实物为准

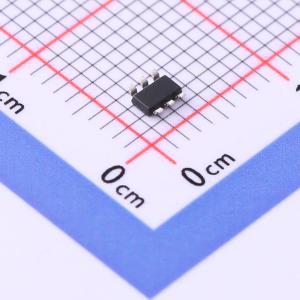

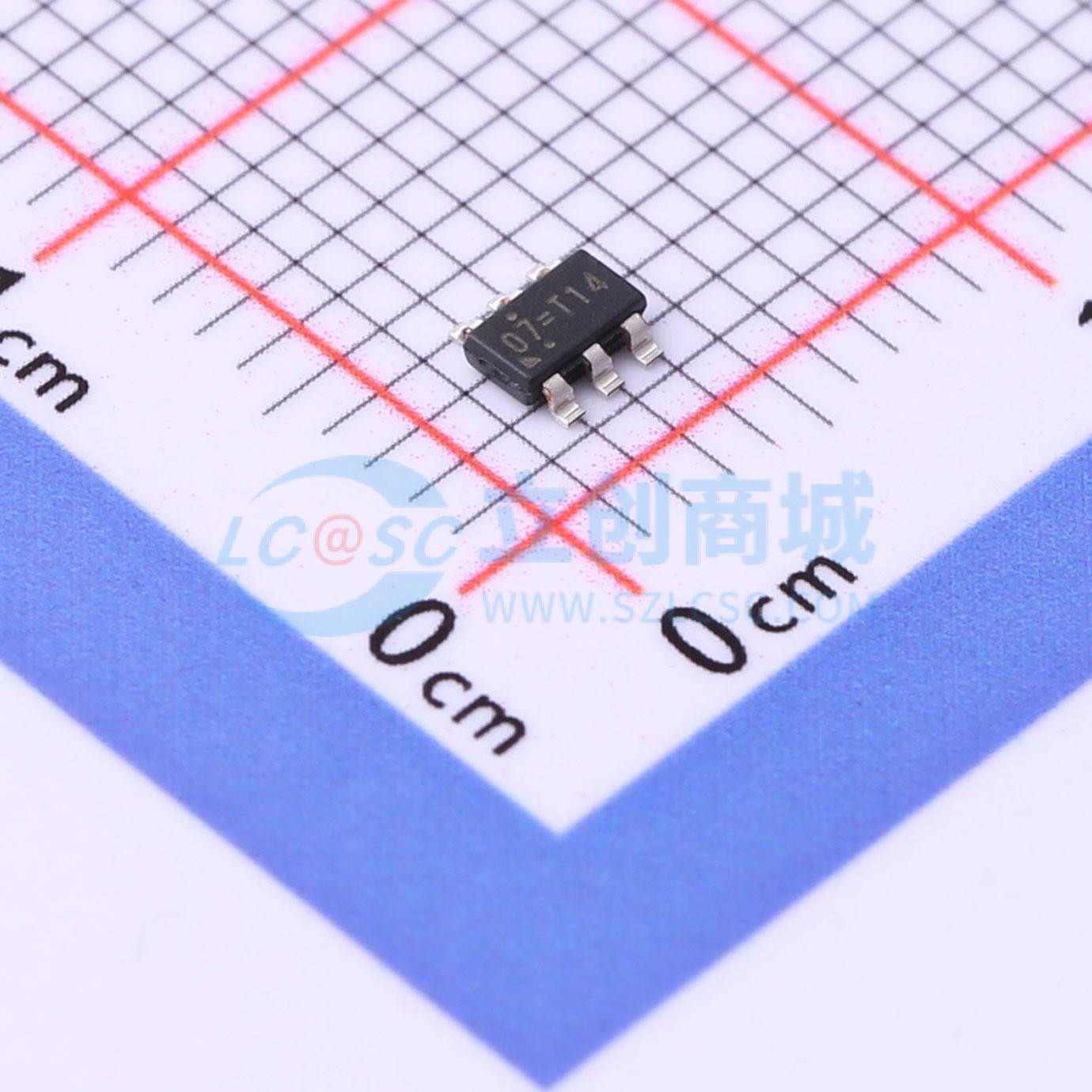

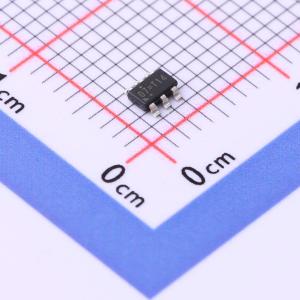

RT8458AGJ6

高效率PWM降压LED驱动控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8458A 是一款带有集成高压侧栅极驱动器的PWM控制器。它通过精确控制外部MOSFET并调节恒定输出电流，用于降压转换器。RT8458A 的输出占空比可以达到100%，适用于更宽的输入电压应用，例如E27和PAR30离线LED照明产品。RT8458A 还具有47kHz固定频率振荡器、-220mV内部精密参考电压和带锁存逻辑的PWM比较器。通过平均电流反馈环路可实现精确的输出LED电流，并且可以通过ACTL引脚轻松控制LED电流调光。RT8458A还具有多种保护功能，以防止控制器出现故障情况，包括欠压锁定(UVLO)、过流保护(OCP)和过压保护(OVP)。此外，为了确保系统可靠性，RT8458A内置了热保护功能。RT8458A 采用TSOT-23-6封装，因此整个LED驱动系统中的组件可以非常紧凑。
品牌名称: RICHTEK(立锜)
商品型号: RT8458AGJ6
商品编号: C3039674
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

	属性	参数值
	调光	模拟
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置

商品概述

RT8458A 是一款带有集成高压侧栅极驱动器的PWM控制器。它通过精确控制外部MOSFET并调节恒定输出电流，用于降压转换器。RT8458A 的输出占空比可以达到100%，适用于更宽的输入电压应用，例如E27和PAR30离线LED照明产品。

RT8458A 还具有47kHz固定频率振荡器、-220mV内部精密参考电压和带锁存逻辑的PWM比较器。通过平均电流反馈环路可实现精确的输出LED电流，并且可以通过ACTL引脚轻松控制LED电流调光。RT8458A还具有多种保护功能，以防止控制器出现故障情况，包括欠压锁定(UVLO)、过流保护(OCP)和过压保护(OVP)。此外，为了确保系统可靠性，RT8458A内置了热保护功能。

RT8458A 采用TSOT-23-6封装，因此整个LED驱动系统中的组件可以非常紧凑。

商品特性

低成本高效的降压转换器解决方案
具有离线拓扑结构的通用输入电压范围
可编程恒定LED电流
通过ACTL可调光LED电流
输出LED串开路保护
输出LED串短路保护
输出LED串过流保护
内置热保护
TSOT-23-6封装
符合RoHS标准且无卤素

应用领域

E27, PAR30, 离线LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	17V~31V
	开关频率	47kHz
	通道数	1
