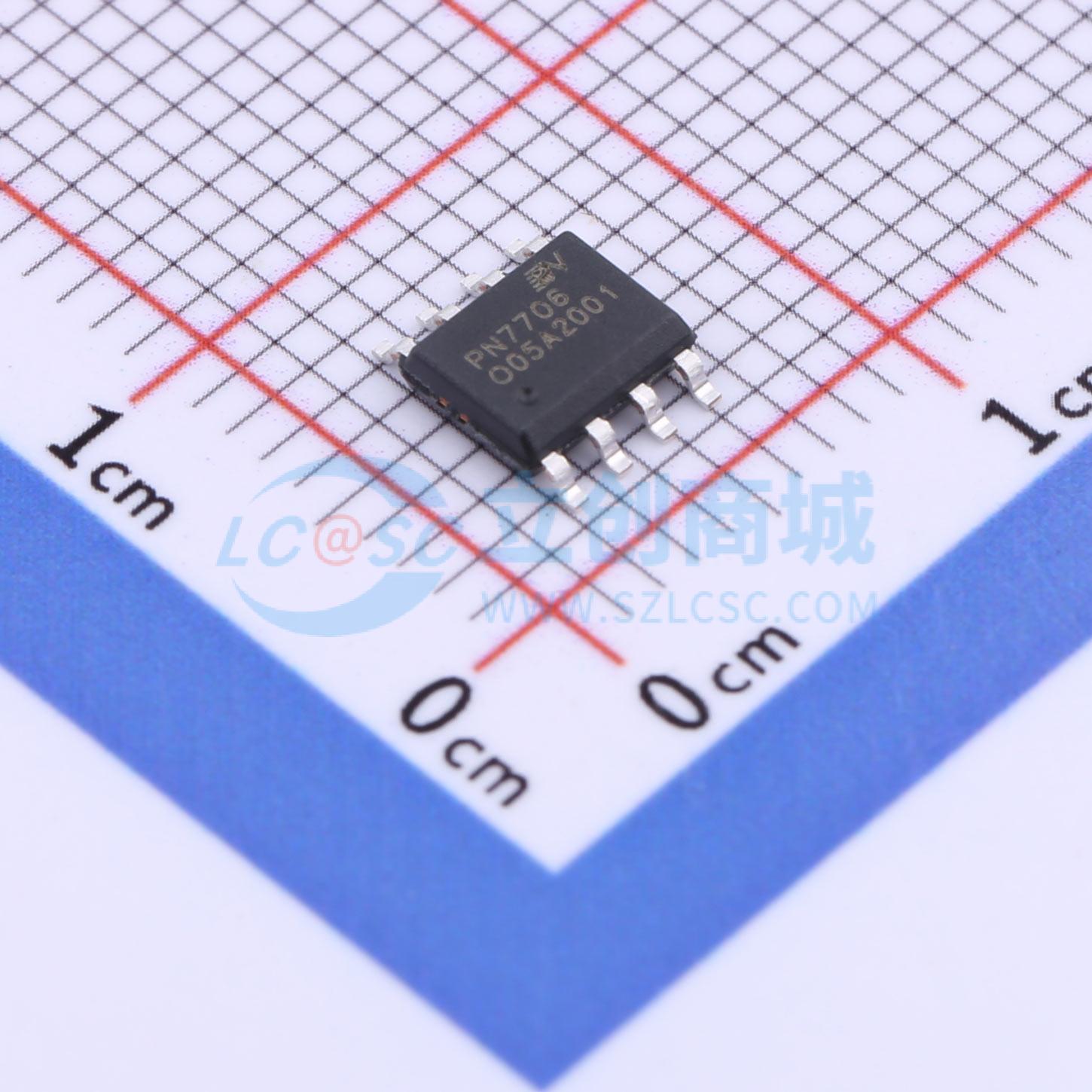

温馨提醒：图片仅供参考，商品以实物为准

PN7706SPC-R1

芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PN7706是一款具有低功耗睡眠模式的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能，并且可以将错误状态反馈给MCU，保障马达安全工作。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性。
品牌名称: chipown(芯朋微电子)
商品型号: PN7706SPC-R1
商品编号: C3039622
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.76克(g)

商品参数

商品概述

PN7706是一款具有低功耗睡眠模式的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能，并且可以将错误状态反馈给MCU，保障马达安全工作。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻0.3ohm，低侧导通电阻0.3ohm。

商品特性

宽电源电压范围：2.7V~24V
低导通电阻（HS：0.3ohm；LS：0.3ohm）
正转、反转、刹车和睡眠模式低睡眠电流：Ivcc < 10uA（!INl = IN2 = 0V，维持1ms以上）输入管脚兼容5V和3.3V控制信号
提供最大3A峰值工作电流
异常保护反馈功能，异常保护包括：电源欠压保护、内置过温保护、内置输出短路保护

应用领域

智能电表
智能门锁
家电
摄像头
直流有刷电机应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-

	属性	参数值
	峰值电流	3A
	工作电压	2.7V~24V
	静态电流(Iq)	10uA
	工作温度	-40℃~+125℃
