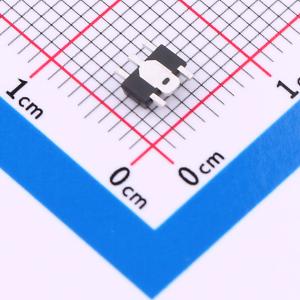

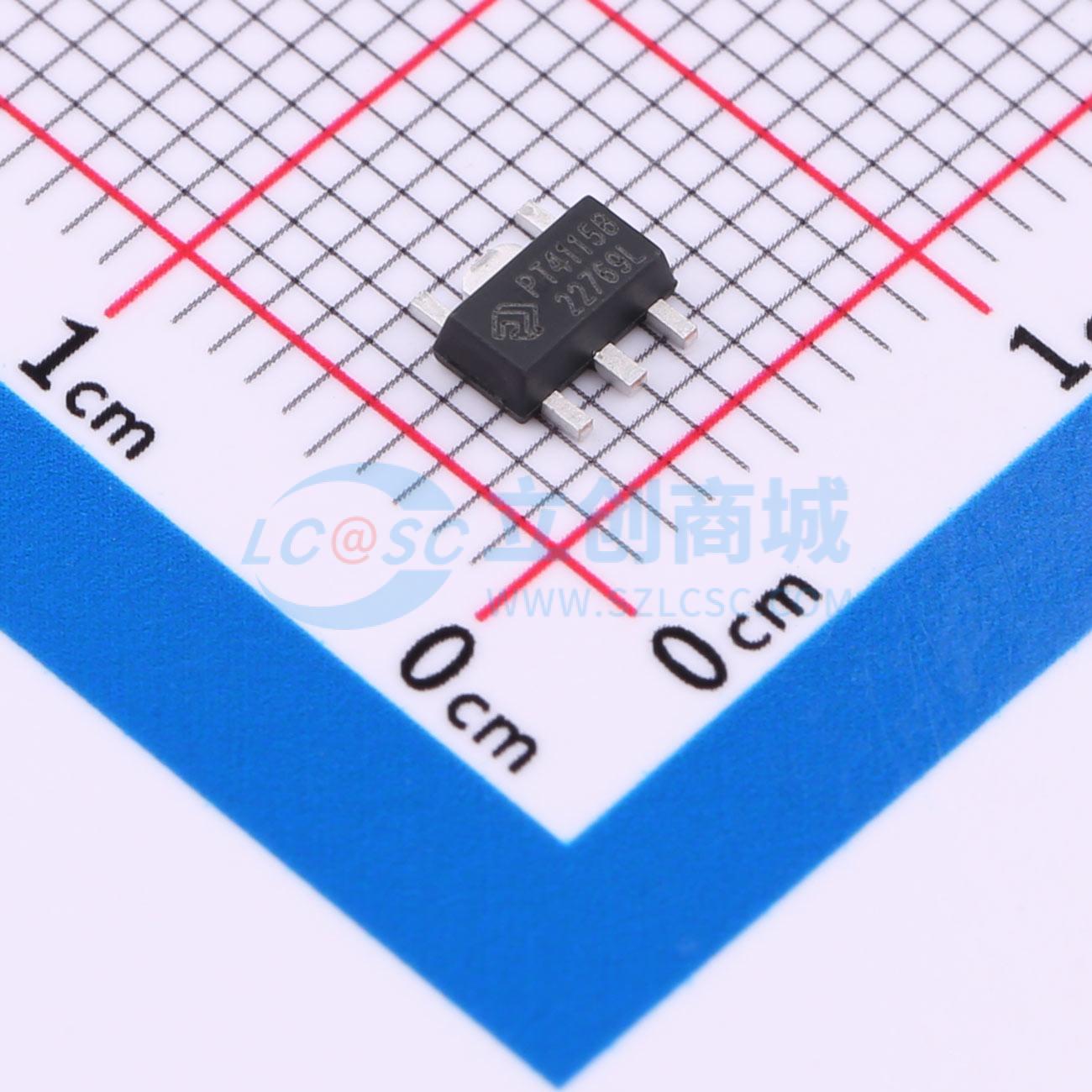

温馨提醒：图片仅供参考，商品以实物为准

PT4115BE89E

40V/1.2A降压高调光比LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT4115B是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。输入电压范围从6V到40V，输出电流可调，最大可达1.2A。根据不同的输入电压和外部器件，可以驱动高达数十瓦的LED。
品牌名称: PowTech(华润矽威)
商品型号: PT4115BE89E
商品编号: C3039502
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.1575克(g)

商品参数

商品概述

PT4115B是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。输入电压范围从6V到40V，输出电流可调，最大可达1.2A。根据不同的输入电压和外部器件，可以驱动高达数十瓦的LED。内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3V时，功率开关关断，进入极低工作电流的待机状态。采用SOT89 - 5封装。

商品特性

极少的外部元器件
很宽的输入电压范围：从6V到40V
高达97%的效率
最大输出1.2A的电流
复用DIM引脚进行LED开关、模拟调光和PWM调光，高达1MHz开关频率
3%的输出电流精度
内置LED开路自然保护
内置RCS开路保护
高端电流采样检测
滞回控制，无需补偿
输出可调的恒流控制方法
温度保护功能

应用领域

低压LED射灯代替卤素灯
车载LED灯
LED备用灯
LED信号灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~40V
	开关频率	1MHz
	通道数	1
	输出电流	1.2A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
