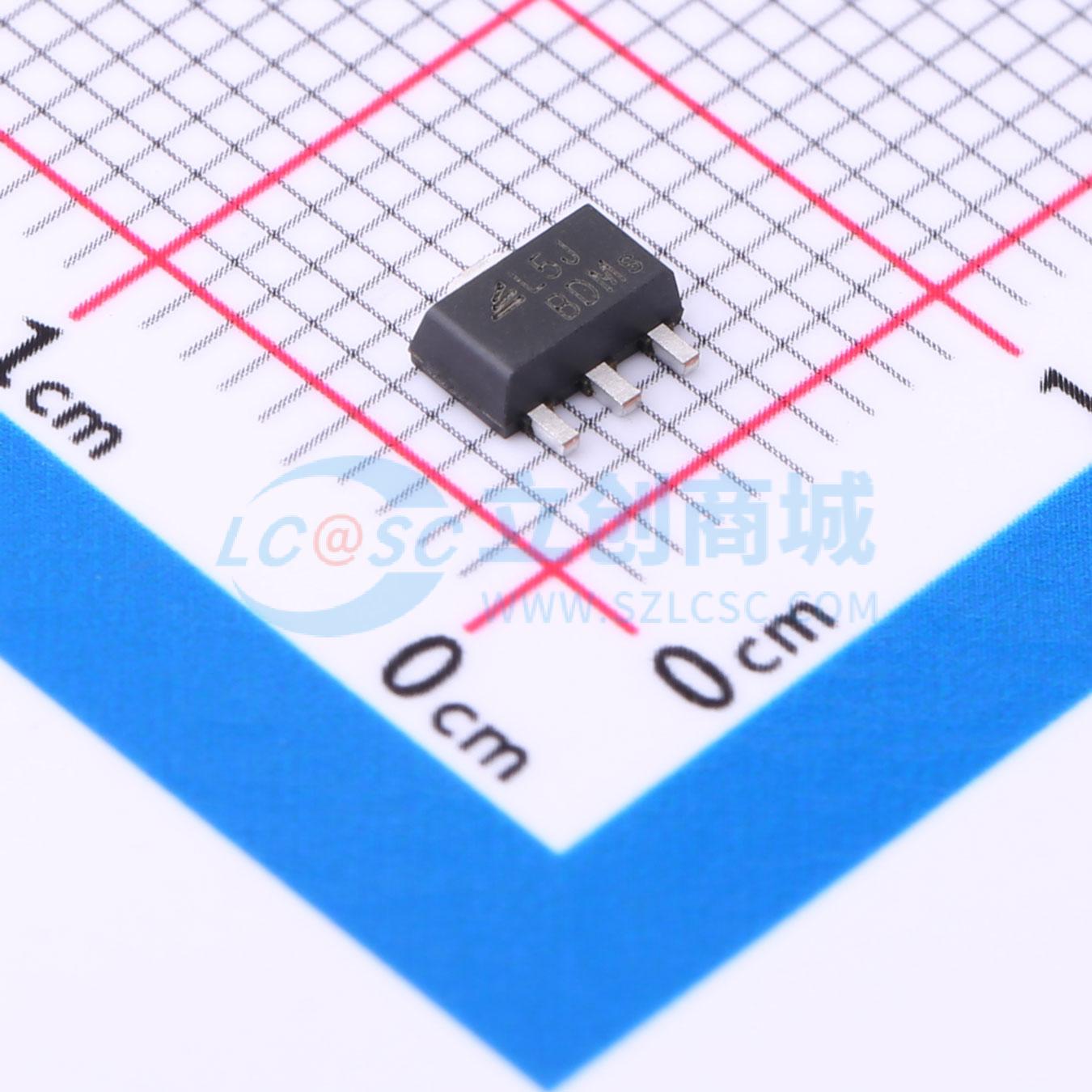

温馨提醒：图片仅供参考，商品以实物为准

TPL820F33-89TR

42V输入、180mA输出，高电压、低静态电流LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPL820系列产品是高性能、低压差线性稳压器。TPL820系列产品支持最高42 V输入电压和180 mA输出电流，具有低静态电流和高电源抑制比 (PSRR)。TPL820系列产品使用2.2 μF至22 μF输出电容即可保持稳定，建议使用4.7 μF陶瓷电容。
品牌名称: 3PEAK(思瑞浦)
商品型号: TPL820F33-89TR
商品编号: C3039494
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPL820系列产品是高性能、低压差线性稳压器。它们支持最高42 V的输入电压和180 mA的输出电流，具有低静态电流和高电源抑制比（PSRR）。使用2.2 μF至22 μF的输出电容时，它们能保持稳定，建议使用4.7 μF的陶瓷电容。在100 Hz时，它们的PSRR高达73 dB，适用于前级电源噪声较大的对电源敏感的应用。2 μA的超低静态电流使其非常适合电池供电的便携式设备。限流和热过载保护电路提高了重载条件下的可靠性。它们提供2.8 V至5 V的固定输出电压选项，在工作条件下电压精度为±2%，并保证在-40℃至+125℃的结温范围内正常工作。

商品特性

宽输入电压范围：3.6 V至42 V
固定输出：2.8 V、3 V、3.3 V和5 V，室温下输出精度为±1%
超低静态电流：2 μA
最大输出电流：180 mA
低压差电压：50 mA时为200 mV
高PSRR：100 Hz时为73 dB
限流和热保护
使用2.2 μF至22 μF的低等效串联电阻（ESR）陶瓷电容时保持稳定
软启动功能可在启用时限制输入电流浪涌
热关断保护
结温范围：-40℃至+125℃
封装：SOT89 - 3、SOT23 - 5、SOT23 - 3、SOT223 - 3

应用领域

电池供电的手持设备
销售点（POS）设备和电动工具
仪表和烟雾探测器
工业控制
无线和物联网（IoT）模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交71单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	42V
	输出电压	3.3V
	输出电流	180mA
	电源纹波抑制比(PSRR)	73dB@(100Hz)
	压差	600mV@(50mA)

	属性	参数值
	静态电流(Iq)	5uA
	噪声	110uVrms
	特性	软启动；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
