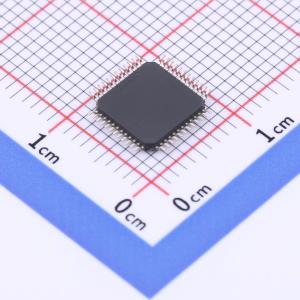

BQ7695202PFBR

适用于锂离子、锂聚合物和磷酸铁锂电池组的BQ76952 3节至16节串联高精度电池监控器和保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ76952 适用于锂离子、锂聚合物和磷酸铁锂电池的 3 节至 16 节串联高精度电池监控器和保护器
品牌名称: TI(德州仪器)
商品型号: BQ7695202PFBR
商品编号: C3038665
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

商品概述

BQ76952 器件是一款高度集成的高精度电池监控器和保护器，适用于 3 节至 16 节串联锂离子、锂聚合物和磷酸铁锂电池组。该器件包括一个高精度监控系统和一个高度可配置的保护子系统，并支持自主式或主机控制型电池平衡。它集成了高侧电荷泵 NFET 驱动器、供外部系统使用的双路可编程 LDO 以及一个支持 400kHz I2C、SPI 和 HDQ 单线标准的主机通信外设。BQ76952 器件采用 48 引脚 TQFP 封装。

商品特性

适用于 3 节至 16 节串联电池的电池监控功能
集成电荷泵，用于高侧 NFET 保护，具有可选的自动恢复功能
广泛的保护套件，包括电压、温度、电流和内部诊断
两个独立的 ADC
支持电流和电压同步采样
高精度库伦计数器，输入失调电压误差 <1μV（典型值）
高精度电池电压测量 < 10mV（典型值）
宽量程电流应用（感应电阻器上的测量范围为±200mV）
集成式化学保险丝驱动二级保护
自主式或主机控制型电池平衡
多种电源模式（典型电池组运行范围条件）
- 正常模式：286μA
- 多个睡眠模式选项：24μA 至 41μA
- 多个深度睡眠模式选项：9μA 至 10μA
- 关断模式：1μA
电池连接和部分其他引脚上的高电压容差为 85V
支持量产线上的随机电池连接序列
支持使用内部传感器和多达九个外部热敏电阻进行温度检测
集成的一次性可编程 (OTP) 存储器可由客户在生产线上编程
通信选项包括 400kHz I2C、SPI 和 HDQ 单线接口
供外部系统使用的双路可编程 LDO
48 引脚 TQFP 封装 (PFB)

应用领域

电池备份单元 (BBU)
电动自行车、电动踏板车和 LEV
无线电动工具和园艺工具
其他工业电池组 (P10S)

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交88单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片；监测芯片
	工作电压	4.7V~80V
	最大充电电流	-
	电池类型	锂电池；磷酸铁锂电池
	电池节数	3~16

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	9.2uA
	均衡电流	100mA
	接口类型	SPI；I2C；HDQ
