温馨提醒：图片仅供参考，商品以实物为准

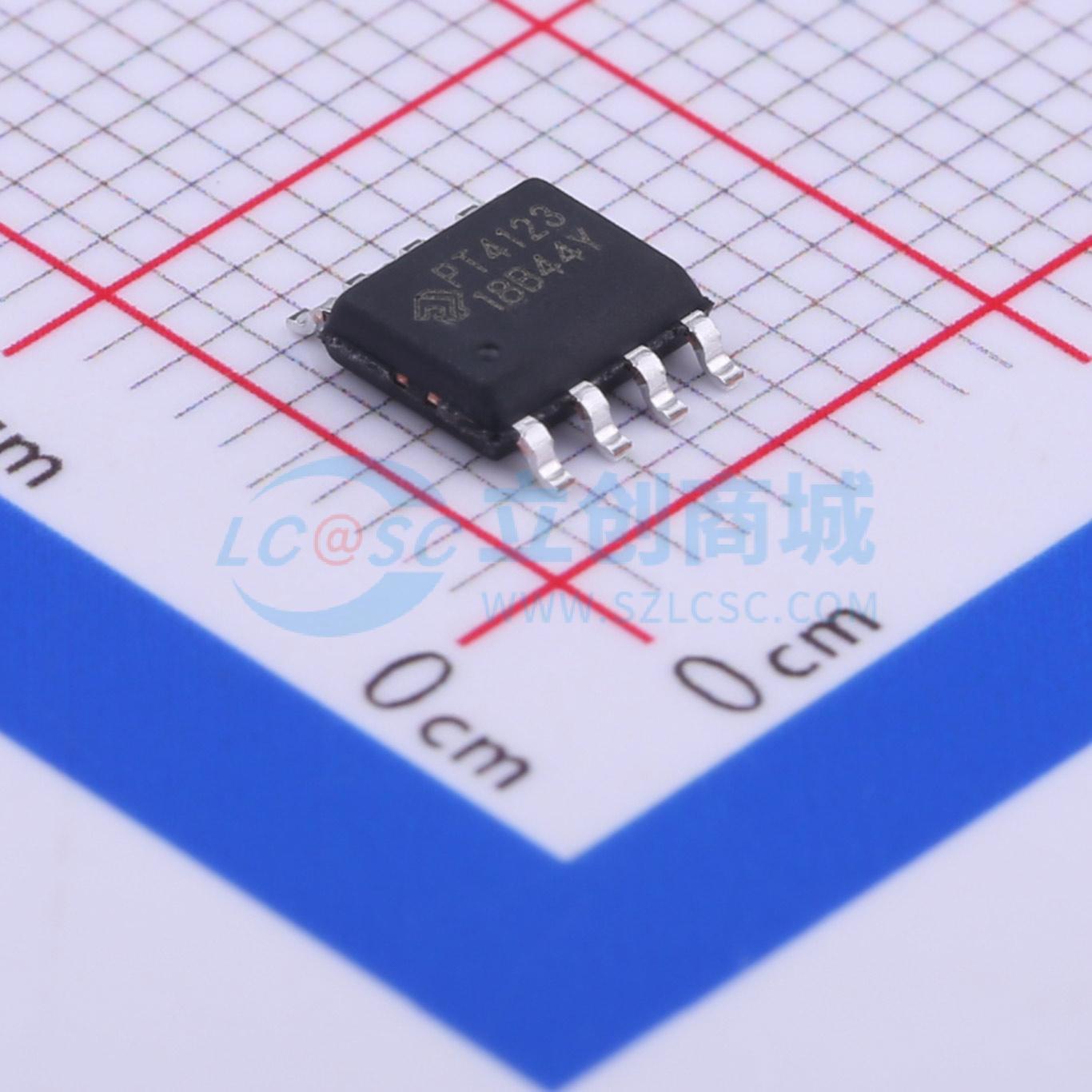

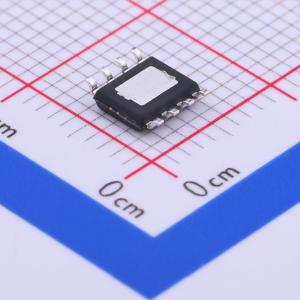

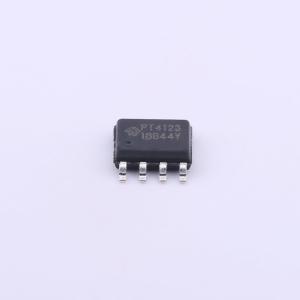

PT4123EESH
停产 PT4123EESH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT4123EESH
- 商品编号
- C385318
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 通道数 | 1 | |
| 输出电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
PT4123是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。输入电压范围从6伏到60伏，输出电流可调，最大可达6安培。根据不同的输入电压和外部器件，可以驱动高达数十瓦的LED。 内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，进入极低工作电流的待机状态。 采用SOP8封装和ESOP8封装。
商品特性
- 极少的外部元器件
- 很宽的输入电压范围：从6V到60V
- 最大输出6A的电流
- 用DIM引脚进行LED开关、模拟调光和PWM调光
- 最高1MHz的工作频率
- 5%的输出电流精度
- LED开路自然保护
- 高达97%的效率
- 输出可调的恒流控制方法
- 增强散热能力的ESOP8封装可用于大功率驱动
- 满足RoHS标准
应用领域
- 低压LED射灯代替卤素灯
- 车载LED灯
- LED备用灯
- LED信号灯
