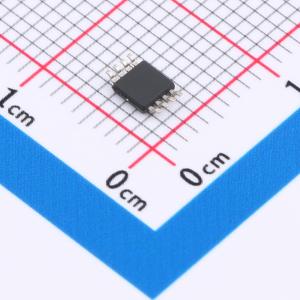

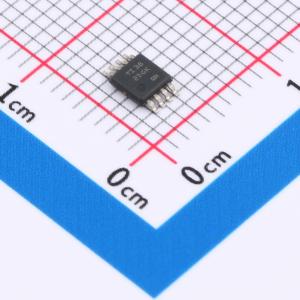

温馨提醒：图片仅供参考，商品以实物为准
OPA2323IDGKR
OPA2323IDGKR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2323IDGKR
- 商品编号
- C34181055
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 33V/us | |
| 输入偏置电流(Ib) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.25pA | |
| 输入电压噪声密度(eN) | 5.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 114dB | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 110mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-850mV；850mV~2.75V |
商品概述
OPAx323系列运算放大器包含单通道(OPA323)、双通道(OPA2323)和四通道(OPA4323)，属于低电压(1.7V to 5.5V)、高带宽(20MHz)放大器，带有零交越输入级和轨到轨输出级。零交越输入级使OPAx323能够在输入轨到轨摆幅的信号中实现高线性度和低失真，这类信号在ADC驱动应用中十分常见。20MHz的增益带宽为0.5MSPS至5MSPS的ADC采样速率提供快速建立响应，具体取决于所需的建立性能。OPAx323经过优化实现节能，器件典型静态电流仅为1.6mA。OPAx323凭借最大2μV/℃的失调漂移、5.5nV/√Hz的热噪声基底和最低100dB的共模抑制比，可轻松在惠斯通电桥等高增益电压传感应用中实现精确性能。这种高精度(低失调、低漂移、低噪声、低失真、高共模抑制比)与高增益带宽(快速建立和压摆率)的独特组合，使器件可用于电机旋转编码器、音频麦克风前置放大器和超声换能器等多种应用。OPAx323可实现33V/μs的高压摆率，能够在电机电流传感应用中快速检测故障。与传统放大器不同，零交越输入级可在低边和高边传感应用中提供一致的精确性能，因此OPAx323适用于各种终端设备的电流传感，包括太阳能组串逆变器、电力输送、电网和EV基础设施。OPAx323S器件提供关断功能以实现额外节能，可在空闲时关闭放大器。该系列所有通道变体均提供标准尺寸、小尺寸封装以及有引线封装和QFN封装。
商品特性
- 适用于1.7V至5.5V应用的零交越放大器
- 高开环共模抑制比:典型值114dB
- 高增益带宽积:20MHz
- 快压摆率:典型值33V/μs
- 快0.01%建立时间:2V阶跃典型值200ns
- 低输入失调电压:典型值±150μV
- 低本底噪声:10kHz下典型值5.5nV/√Hz
- 高输出电流:5.5V下短路电流典型值±110mA
- 静态电流:每通道典型值1.6mA
- 轨到轨输入和输出
- 单位增益稳定
- 可驱动高达150pF负载，不会持续振荡
- 输入引脚内置RFI和EMI滤波
- 工作温度范围:-40℃ 至 125℃
应用领域
- ADC放大器驱动
- 高边电流检测
- 电机旋转编码器
- 跨阻光电二极管放大器
- 音频麦克风前置放大器
- 超声换能器
