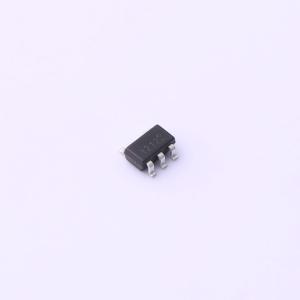

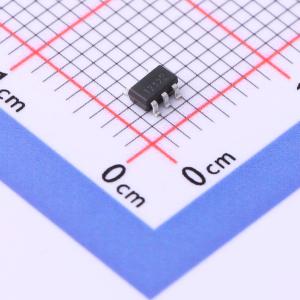

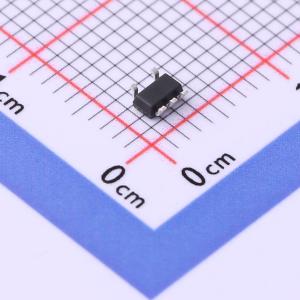

温馨提醒：图片仅供参考，商品以实物为准
SCM1212BTA
推挽电源原边控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCM1212B 是一款集成了功率 MOS 管的推挽电源原边控制器。该芯片在 3V 低输入电压下可正常工作，9V 高输入电压冲击 1S 下也不会损坏。芯片内部包括两路驱动，分别控制原边绕组的电流一个流向，交替地选择两路驱动可实现变压器原边推挽控制。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- SCM1212BTA
- 商品编号
- C3037782
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 2.7V~5.5V | |
| 开关频率 | 220kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 18V | |
| 拓扑结构 | 推挽式 | |
| 特性 | 短路保护(SCP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 原边反馈 |
商品概述
SCM1212B 是一款集成了功率 MOS 管的推挽电源原边控制器。该芯片在 3V 低输入电压下可正常工作，9V 高输入电压冲击 1S 下也不会损坏。芯片内部包括两路驱动，分别控制原边绕组的电流一个流向，交替地选择两路驱动可实现变压器原边推挽控制。芯片内部功率 MOS 管的驱动对称程度高，从而减小推挽拓扑的偏磁程度。该芯片还集成了三项提高可靠性的关键技术，第一是软启动功能，通过限定功率管电流而避免开机大电流冲击而损坏器件，且定量保证 CC 负载模式下带容性负载启机启动；第二是集成了输出过流和短路保护，一方面区分过流和短路保护的判定和计时，以控制短路温升同时保证容性负载，另一方面根据输入电压和温度调节保护阈值，让保护一致性好，不受输入变化和温度变化的影响；第三是过温保护，超出规定的温度范围时，芯片自动进入休眠状态，若温度再次降低到设定值时可自动恢复。
商品特性
- 推挽式驱动控制器
- 宽输入电压范围 2.7 - 5.5V
- 低导通内阻 200mΩ
- 内置两个功率 NMOS 管，高对称准互补驱动
- 启机限定功率管电流
- 过流保护和短路保护
- 过温保护
- 欠压保护
- 轻载增加死区
- 满足 AEC - Q100 汽车标准
应用领域
- 控制器局域网 CAN、RS485、RS232 等的隔离电源
- 纯数字电路
- 模拟采集电路
- 数据交换电路
