温馨提醒：图片仅供参考，商品以实物为准

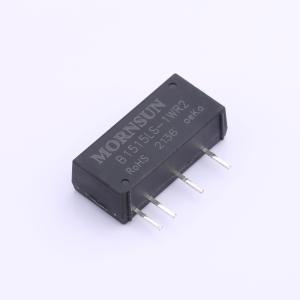

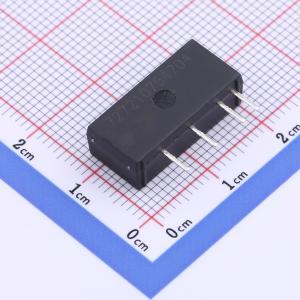

B1515LS-1WR2
停产 1W，定电压输入，隔离非稳压正负双路/单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高功率密度。 效率高达80%。 工作温度范围：-40°C to +105°C。 超小型SIP封装。 国际标准引脚方式。 隔离电压1500VDC。 通过UL60950,EN60950认证。 符合EN62368
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B1515LS-1WR2
- 商品编号
- C3037774
- 商品封装
- SIP,19.5x6mm
- 包装方式
- 管装
- 商品毛重
- 2.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 67mA | |
| 最大容性负载 | 220uF | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 10mA | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 6mm | |
| 高度 | 9.3mm |
商品概述
1W，定电压输入，隔离非稳压正负双路/单路输出
商品特性
- 高功率密度
- 效率高达 80%
- 工作温度范围： -40°C to +105°C
- 超小型SIP 封装
- 国际标准引脚方式
- 隔离电压1500VDC
- 通过UL60950, EN60950 认证
- 符合EN62368
应用领域
- 线路板上分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合
- 输入电源的电压比较稳定（电压变化范围±10%Vin）
- 输入输出之间要求隔离（隔离电压 ≤ 1500VDC）
- 对输出电压稳定度要求不高
