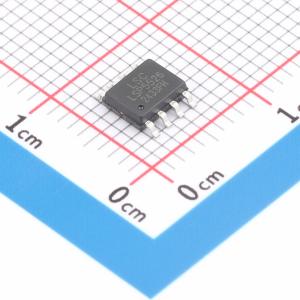

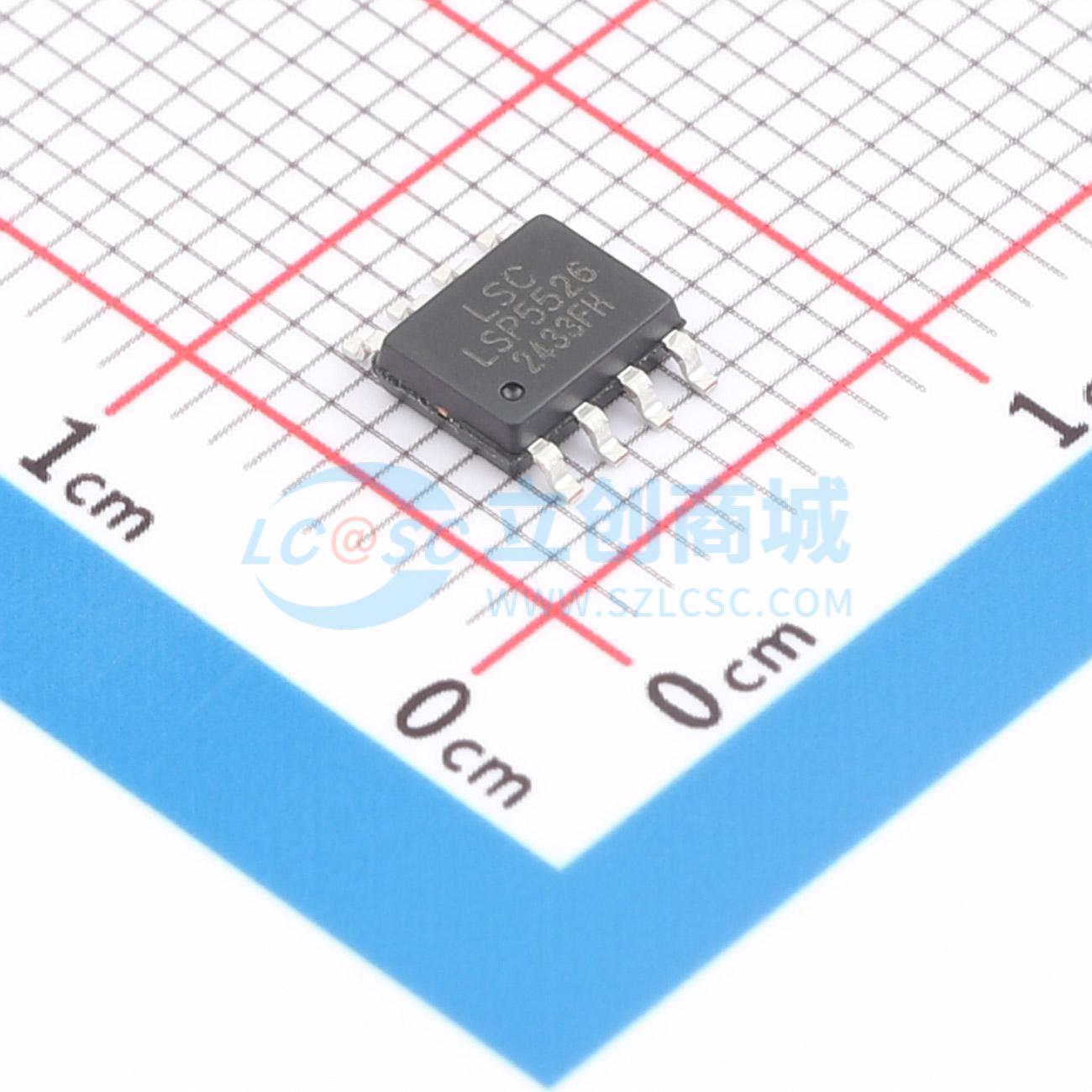

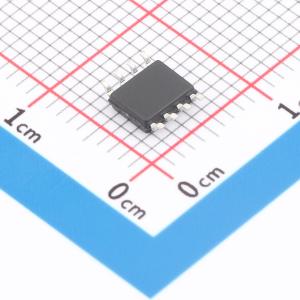

LSP5526-S8A
2A宽输入范围同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LSP5526是一款2A连续负载电流的同步降压转换器,支持4.5V到23V的宽输入电压范围。内置功率MOSFET开关,输出电压可调范围为0.925V至18V,固定340kHz开关频率,具有过流保护和欠压锁定功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- LSP5526-S8A
- 商品编号
- C3037772
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 925mV~18V | |
| 输出电流 | 2A | |
| 开关频率 | 340kHz | |
| 工作温度 | -20℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
DIODES™ LSP5526是一款单片同步降压稳压器。该器件集成了95mΩ的MOSFET，可在4.5V至23V的宽工作输入电压范围内提供2A的连续负载电流。电流模式控制可实现快速瞬态响应和逐周期电流限制。可调软启动功能可防止开机时的浪涌电流。
商品特性
- 2A输出电流
- 4.5V至23V宽工作输入范围
- 集成功率MOSFET开关
- 输出电压可在0.925V至18V之间调节
- 效率高达96%
- 可编程软启动
- 使用低ESR陶瓷输出电容时稳定
- 固定340KHz频率
- 逐周期过流保护
- 输入欠压锁定
- 封装：SOP-8L
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
