NCV7240DPR2G

NCV7240是一款汽车用八通道低侧驱动器，每通道驱动能力高达600 mA。输出通过SPI端口控制，可方便地报告开路负载（或接地短路）、过载和过热等故障情况。此外，可通过INx引脚（成对）对输出进行并行控制。 专用的跛行回家模式引脚（LHI）可使能OUT1 - OUT4，同时禁用OUT5 - OUT8。 每个输出驱动器都具备过载电流保护功能，并包含一个用于感性负载的输出钳位电路。 NCV7240采用SSOP - 24熔合引脚封装。

• 8通道
• 600 mA低侧驱动器，RDS（导通）1.5 Ω（典型值），3 Ω（最大值）
• 16位SPI控制，帧错误检测（8位），支持菊花链连接
• 用于PWM操作的并行输入引脚
• 上电时不激活开路检测（适用于LED应用）
• 睡眠和待机模式下静态电流低
• 跛行回家功能
• 3.3 V和5 V兼容的数字输入电源范围
• 故障报告、开路负载检测（可选）、过载、过热
• 上电复位（VDD、VDDA）

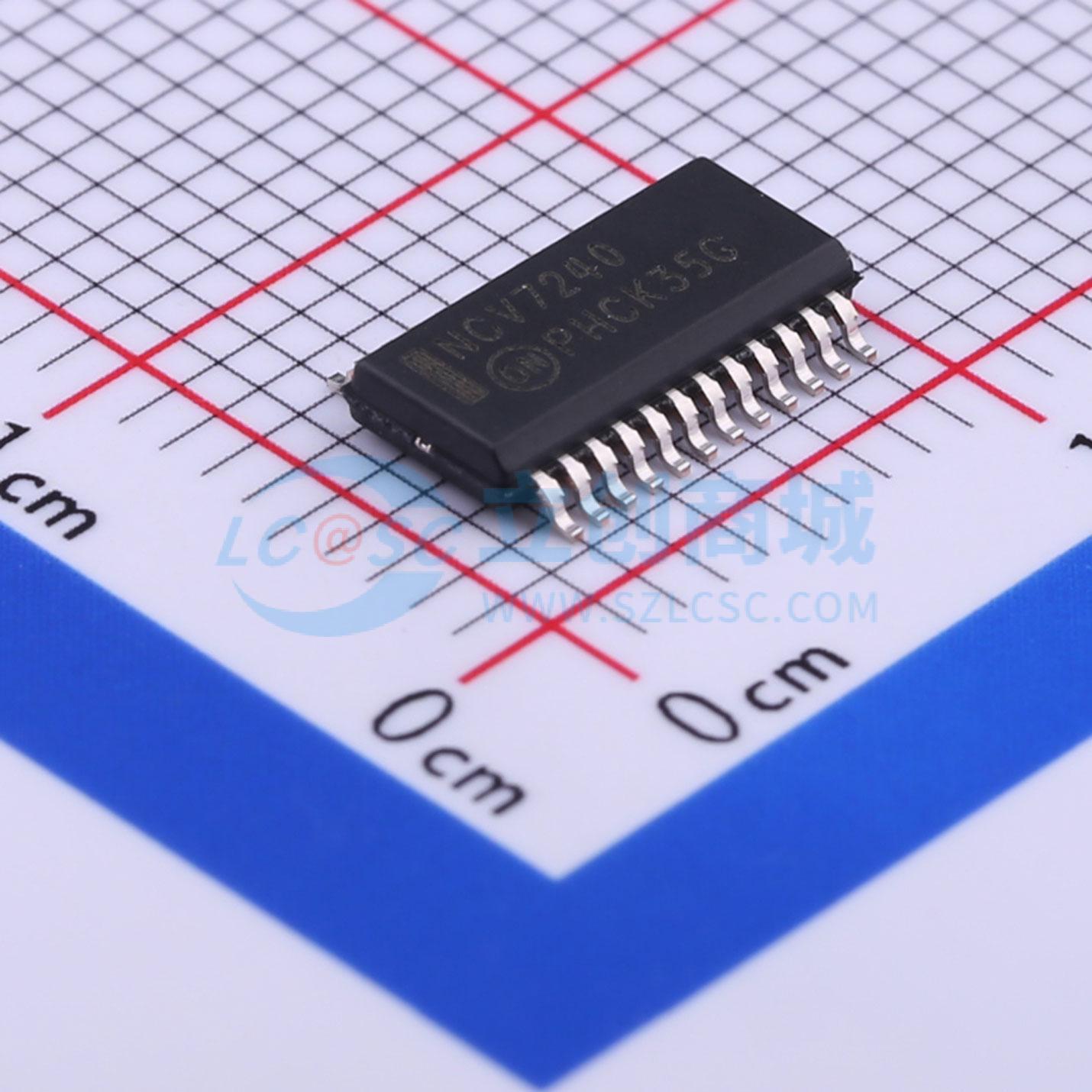

• SSOP - 24封装（内部熔合引脚）
• 适用于汽车及其他有独特产地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备PPAP能力
• 这些是无铅器件

• 汽车车身控制单元
• 汽车发动机控制单元
• 继电器驱动
• LED驱动
• 步进电机驱动器
