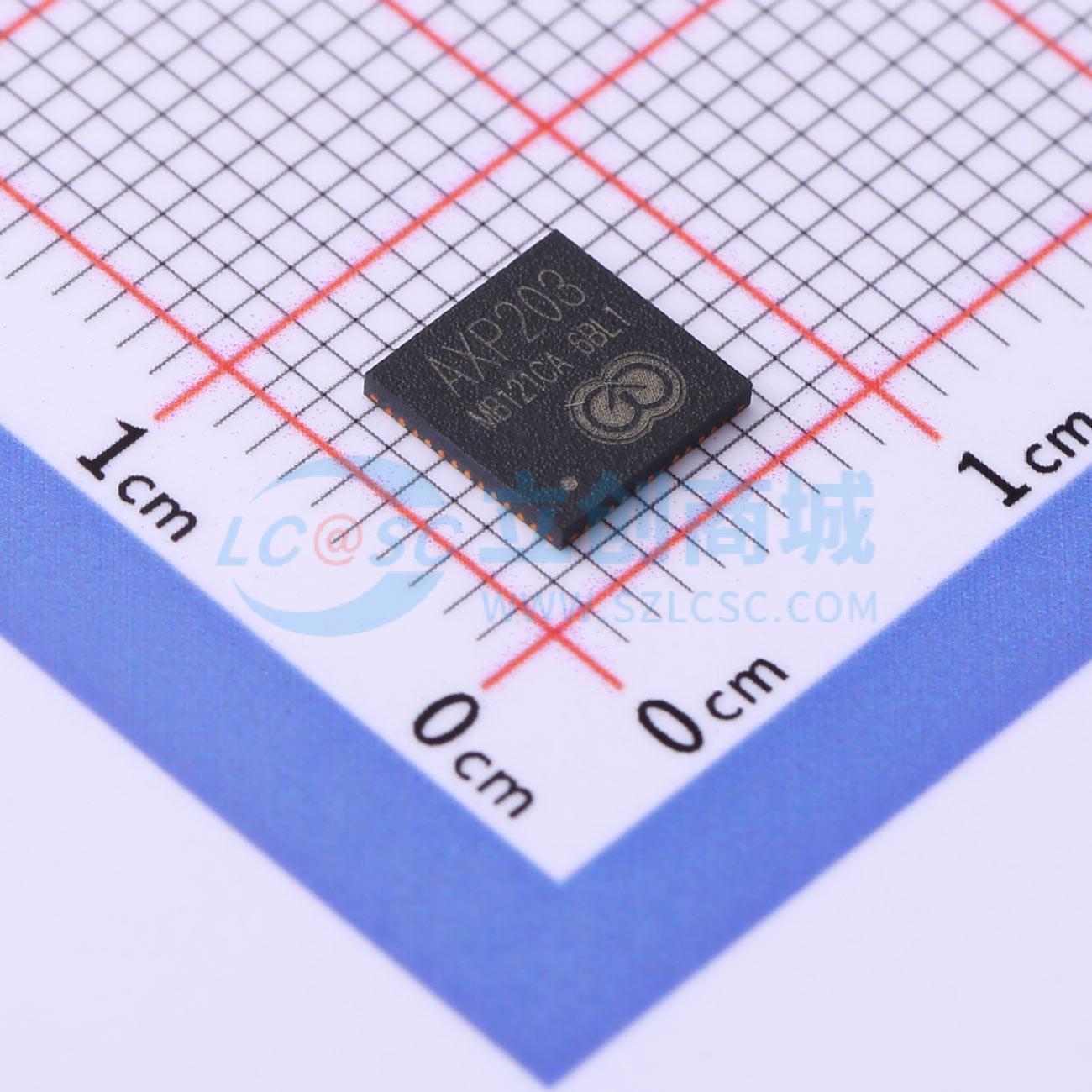

温馨提醒：图片仅供参考，商品以实物为准
AXP203
单节锂电池和电源系统管理IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- A PMU designed by Allwinner. PMIC Optimized For Multi-Core high-Performance SystemPMIC Optimi.
- 品牌名称
- x-powers
- 商品型号
- AXP203
- 商品编号
- C3036457
- 商品封装
- VQFN-48-EP(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 2.9V~6.3V | |
| 最大充电电流 | 1.8A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+130℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 27uA | |
| 均衡电流 | - | |
| 接口类型 | I2C |
商品概述
AXP203 是一款高度集成的电源管理集成电路，为采用单节锂电池（锂离子或锂聚合物）供电且需要多路电源输出的应用提供简便灵活的电源解决方案。它完全满足了应用处理器对精确电源控制日益复杂的需求。该芯片集成了一个自适应且兼容USB的脉宽调制充电器、两个降压转换器、五个低压差线性稳压器、多个电压/电流/温度12位模数转换器，以及四个可配置的通用输入输出引脚。它还具备过压/欠压保护、过温保护和过流保护等保护电路，以确保电源系统的安全与稳定。其智能电源选择功能可以在USB、外部交流适配器、锂电池和应用负载之间安全、透明地分配电能。即使在没有电池或电池深度放电/损坏的情况下，仅依靠外部输入电源，也能使应用正常工作。AXP203支持三种输入方式：外部适配器输入、USB输入和电池输入，并支持可充电备用电池。此外，该芯片配备了一个双线串行接口，应用处理器能够通过该接口启用/禁用部分电源输出、编程输出电压，以及访问内部寄存器和测量数据。电源测量具有高精度，使用户能够更清晰地了解实时功耗，并提供前所未有的电源管理体验。
商品特性
- 高度集成的单节锂电池电源管理解决方案
- 自适应、兼容USB的PWM充电器
- 两个降压DC-DC转换器
- 五个LDO稳压器
- 多个12位电压、电流、温度ADC
- 四个可配置的GPIO
- 智能电源选择功能，支持多输入电源管理和无电池工作
- 支持外部适配器、USB和电池输入
- 支持可充电备用电池
- 双线串行接口，用于寄存器访问和电源控制
- 全面的保护功能：过压/欠压保护、过温保护、过流保护
- 高精度电源测量，精度可达1%
应用领域
- 便携设备
- 移动互联网设备
- 数字相框
- 应用处理器系统
- 其他电池及多电源应用系统
