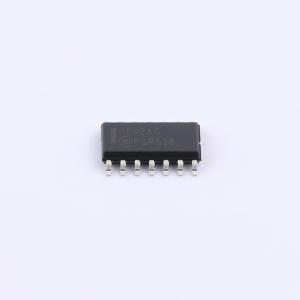

温馨提醒：图片仅供参考，商品以实物为准
MC74HC02ADR2G-Q
MC74HC02ADR2G-Q
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品引脚排列与 LS02 相同，其输入与标准 CMOS 输出兼容，通过上拉电阻，也可与 LSTTL 输出兼容。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC02ADR2G-Q
- 商品编号
- C34135535
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 5.2mA | |
| 输入高电平(VIH) | 2.1V；1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；900mV；500mV；1.8V | |
| 输出高电平(VOH) | 5.48V；2.48V；1.9V；3.98V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 19ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
