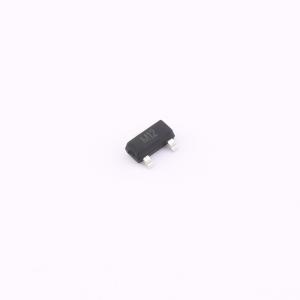

温馨提醒：图片仅供参考，商品以实物为准
SM12
TVS 12V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低泄漏：nA级别。 工作电压：12V。 低钳位电压。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试：空气放电±15kV，接触放电±8kV。 -IEC 61000-4-4（EFT）40A（5/50ns）。 -IEC 61000-4-5（雷电）12A（8/20μs）。应用：USB 2.0电源和数据线。 机顶盒和数字电视
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- SM12
- 商品编号
- C384873
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25.9V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 150pF |
商品特性
- 超低漏电流：纳安级别
- 工作电压：12 V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30 kV
- 接触放电：±30 kV
- IEC 61000-4-4（电快速瞬变脉冲群）40 A（5/50 ns）
- IEC 61000-4-5（浪涌）20 A（8/20 μs）
- IEC 61000-4-2（静电放电）抗扰度测试
- 符合 RoHS 标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
