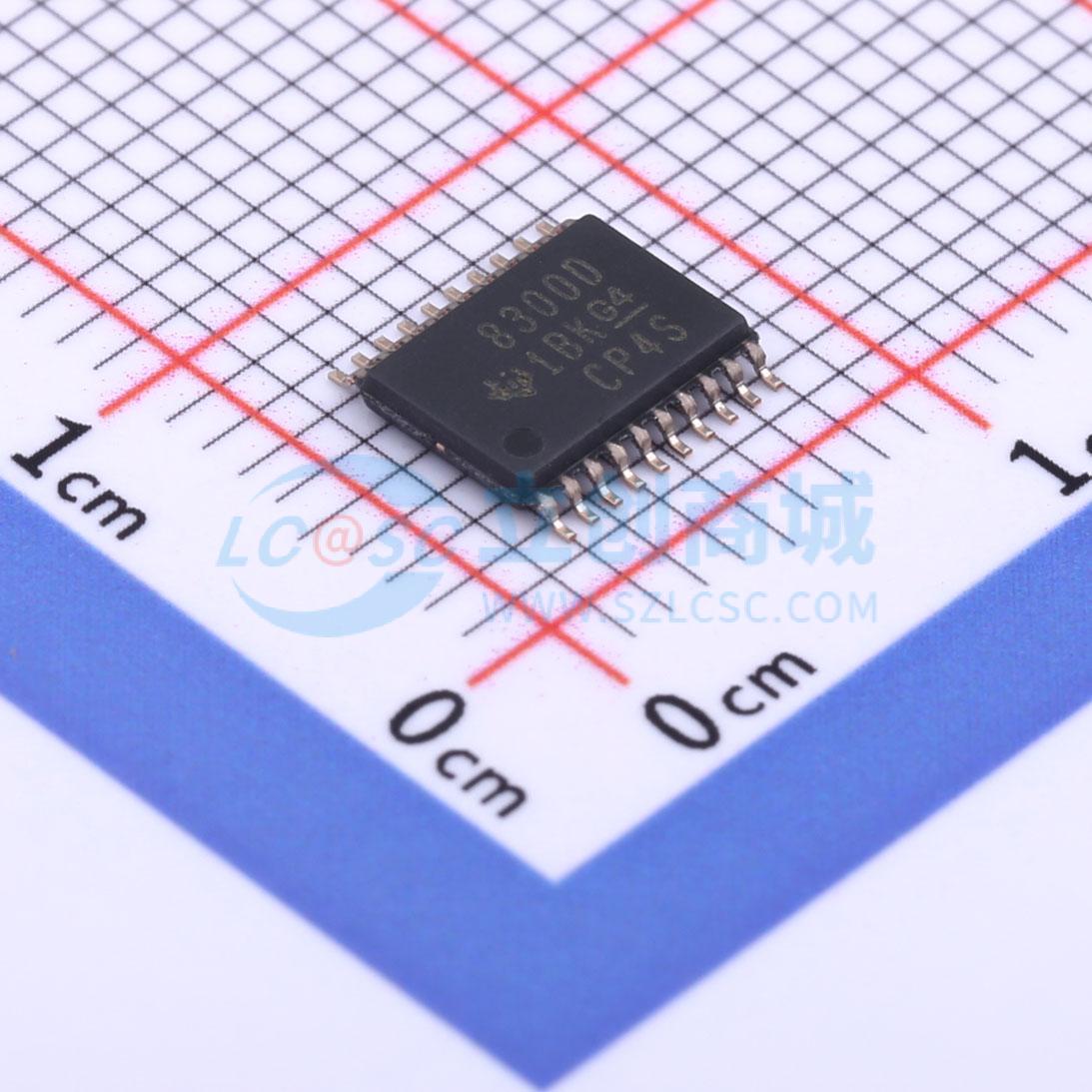

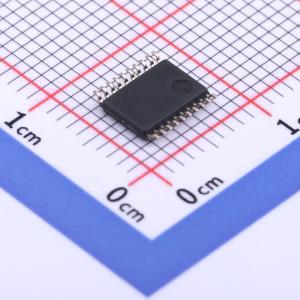

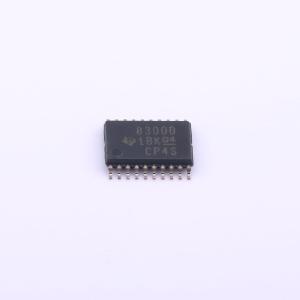

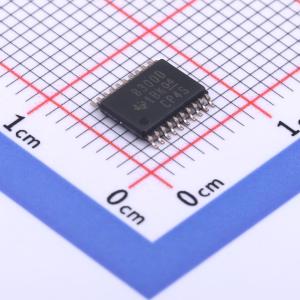

DRV8300DPWR

100V三相BLDC栅极驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8300 具有自举二极管的最大 100V 简单三相栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8300DPWR
商品编号: C3036056
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.184356克(g)

商品参数

商品概述

DRV8300是一款100V三相半桥栅极驱动器，能够驱动高侧和低侧N沟道功率MOSFET。DRV8300D使用集成自举二极管和外部电容为高侧MOSFET生成合适的栅极驱动电压。DRV8300N使用外部自举二极管和外部电容为高侧MOSFET生成合适的栅极驱动电压。GVDD用于为低侧MOSFET生成栅极驱动电压。栅极驱动架构支持高达750mA的峰值拉电流和1.5A的灌电流。相位引脚SHx能够承受显著的负电压瞬变；而高侧栅极驱动器电源BSTx和GHx能够支持更高的正电压瞬变(125V)最大值，从而提高系统的鲁棒性。较小的传播延迟和延迟匹配参数可尽可能降低死区时间要求，从而进一步提高效率。通过GVDD和BST欠压锁定为低侧和高侧提供欠压保护。

商品特性

100V三相半桥栅极驱动器，驱动N沟道MOSFET(NMOS)
栅极驱动器电源(GVDD)：5-20V
MOSFET电源(SHx)支持高达100V的电压
集成自举二极管
支持反相和同相INLx输入
自举栅极驱动架构，提供750mA拉电流和1.5A灌电流
支持由高达15节串联电池供电的应用
SHx引脚具有低漏电流（小于55µA）
最大BSTx电压高达125V
SHx引脚瞬态负压可达-22V
内置跨导保护
针对QFN封装型号，可通过DT引脚调节死区时间
针对TSSOP封装型号，固定插入200ns死区时间
支持3.3V和5V逻辑输入（最大值为20V）
4ns典型传播延迟匹配
紧凑型QFN和TSSOP封装
具有电源块的高效系统设计
集成保护特性：BST欠压锁定(BSTUV)、GVDD欠压(GVDDUV)

应用领域

电动自行车、电动踏板车和电动汽车
风扇、泵和伺服驱动器
无刷直流(BLDC)电机模块和PMSM
无线园艺和电动工具、割草机
无线真空吸尘器
无人机、机器人和遥控玩具
工业和物流机器人

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	否
	半桥数量	3
	输出电流	750mA；1.5A
	峰值电流	1.5A

	属性	参数值
	工作电压	5V~20V
	静态电流(Iq)	800uA
	接口类型	PWM
	工作温度	-40℃~+125℃
	功能特性	交错导通保护
