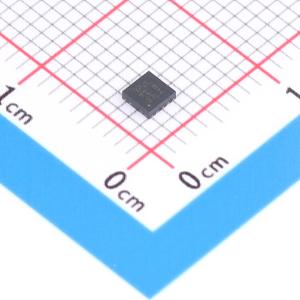

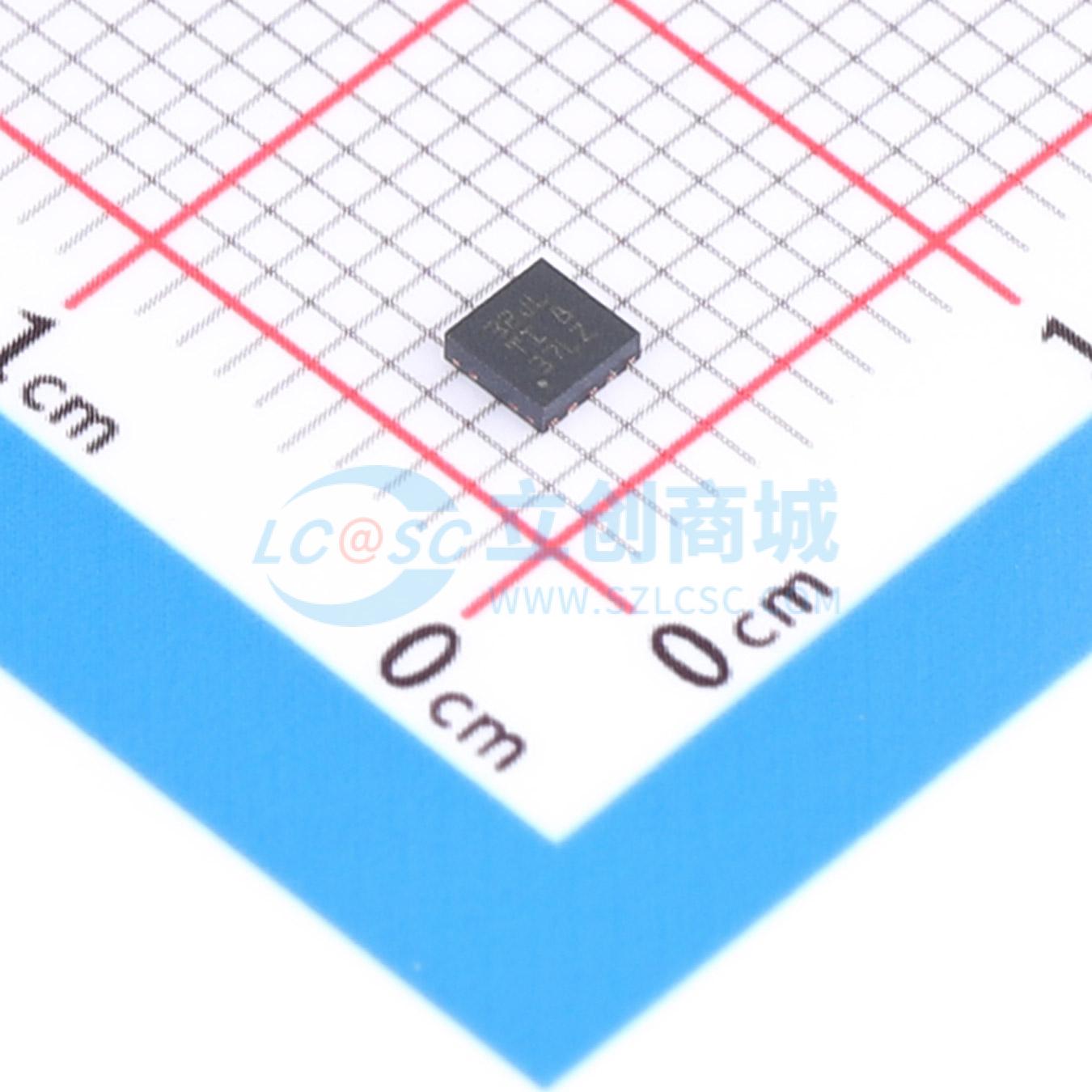

温馨提醒：图片仅供参考，商品以实物为准
TPS37EE4554FDSKRQ1
65V宽输入电压双路过压和欠压检测器，具备可编程感应和复位延迟功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS37EE4554FDSKRQ1
- 商品编号
- C34100096
- 商品封装
- WSON-10(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 输出类型 | 开漏；推挽 | |
| 工作电压 | 2.7V~65V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 2 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 1uA |
商品概述
TPS37-Q1是一款具备1 μA IDD、1%精度、10 μs快速检测时间的65 V输入电压检测器。该器件可直接连接至12 V/24 V汽车电池系统，持续监测过压（OV）和欠压（UV）电压状态；凭借内部电阻分压器，可实现最小的整体解决方案尺寸。提供多种宽迟滞电压选项，可忽略冷启动、启停和各种汽车电池电压瞬变。SENSE引脚上的内置迟滞可防止监测电源电压轨时产生错误复位信号。独立的VDD引脚和SENSE引脚可满足高可靠性汽车系统对冗余的需求，且SENSE可监测比VDD更高或更低的电压。SENSE引脚的高阻抗输入支持可选使用外部电阻。CTSx和CTRx引脚可对RESET信号的上升沿和下降沿进行延迟调节。此外，CTSx可用作去抖器，忽略被监测电压轨上的电压毛刺；CTRx可用作手动复位（MR），可强制系统复位。TPS37-Q1提供WSON或SOT-23封装。WSON封装配有可润湿侧翼，便于自动光学检测（AOI）和低分辨率X射线检测。中心焊盘为非导电型，可按照IEC60664标准指南增加VDD与GND之间的爬电距离。
商品特性
- AEC-Q100合格
- 器件温度等级1:环境工作温度TA为-40 ℃ 至 +125 ℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C7B
- 支持功能安全
- 提供适用于功能安全系统设计的文档
- 宽电源电压范围:2.7 V 至 65 V
- SENSE引脚和RESET引脚额定耐压为65 V
- 低静态电流:典型值1 μA
- 提供灵活宽泛的电压阈值选项
- 2.7 V 至 36 V阈值范围（最大精度1.5%）
- 提供800 mV阈值选项（最大精度1%）
- 内置迟滞（VHYS）
- 迟滞百分比选项:2% 至 13%（步长1%）
- 固定迟滞选项:VTH < 8 V 对应 0.5 V、1 V、1.5 V、2 V、2.5 V
- 可编程复位时间延迟
- 可编程检测时间延迟
- 具备手动复位（MR）功能
- 输出拓扑:开漏或推挽
应用领域
- 远程信息处理控制单元
- 紧急呼叫系统
- 音频放大器
- 主机和仪表组
- 传感器融合与摄像头
- 车身控制模块
