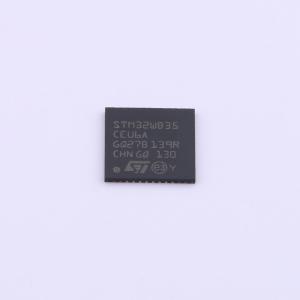

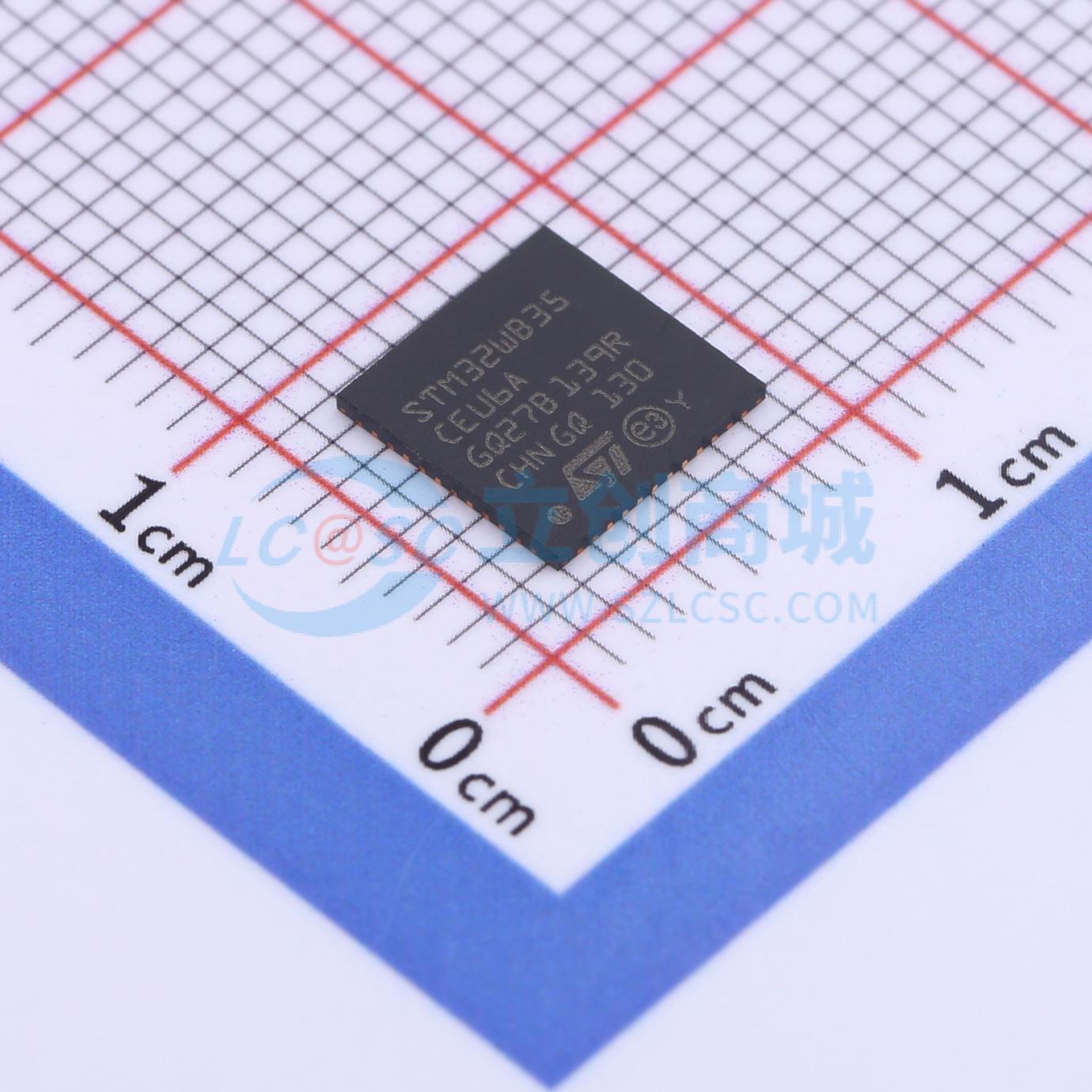

STM32WB35CEU6A
超低功耗双核64 MHz Arm Cortex-M4 + 32 MHz Cortex-M0+ MCU,具有512 KB Flash存储器、蓝牙LE 5.2、802.15.4、Zigbee、Thread、USB、AES-256
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性:包含先进的专利技术无线电:2.4 GHz射频收发器,支持蓝牙5.2规范、IEEE 802.15.4-2011物理层和媒体访问控制层,支持Thread和Zigbee 3.0。 接收灵敏度:蓝牙低功耗1 Mbps时为 -96 dBm,802.15.4时为 -100 dBm。 可编程输出功率高达 +6 dBm,步进为1 dB。 集成巴伦以减少物料清单。 支持2 Mbps。 专用的32位Cortex M0+ CPU用于实时无线电层。 精确的接收信号强度指示(RSSI)以实现功率控制。 适用于需要符合射频法规ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD-T66的系统
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB35CEU6A
- 商品编号
- C3035182
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 96KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 30 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+105℃;-40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI);上电复位(POR);外部管脚复位(NRST);集成LDO;掉电复位(PDR);独立看门狗(IWDG);看门狗复位;窗口看门狗(WWDG) |
商品概述
这是一款集成多种无线通信协议的超低功耗平台,具备高性能处理核心、丰富的外设及安全特性,支持多种封装形式。
商品特性
- 无线电:2.4GHz RF收发器支持蓝牙5.2、IEEE 802.15.4-2011 PHY和MAC、Thread、Zigbee3.0;RX灵敏度:蓝牙低功耗1Mbps时-96dBm,802.15.4时-100dBm;可编程输出功率最高+6dBm(1dB步进);集成巴伦减少BOM;支持2Mbps;专用Arm 32位Cortex M0+ CPU用于实时无线电层;精确RSSI实现功率控制;支持外部PA;可用IPD配套芯片优化匹配(MLPF-WB-01E3或MLPF-WB-02E3)
- 超低功耗:电源1.71至3.6V;温度范围-40℃至85/105℃;关断模式13nA;待机模式+RTC+32KB RAM 600nA;停止模式+RTC+256KB RAM 2.1μA;活动模式MCU(RF和SMPS开启)<53μA/MHz;无线电接收4.5mA/发射0dBm时5.2mA
- 核心:Arm 32位Cortex-M4 CPU带FPU,ART Accelerator允许Flash无等待执行,最高64MHz,MPU,80 DMIPS和DSP指令;性能基准:1.25 DMIPS/MHz(Drystone2.1)、219.48 CoreMark(64MHz时3.43 CoreMark/MHz);能量基准:303 ULPMark CP得分
- 电源与复位管理:高效嵌入式SMPS降压转换器带智能旁路模式;超安全低功耗BOR(5个可选阈值);超低功耗POR/PDR;可编程电压检测器(PVD);VBAT模式带RTC和备份寄存器
- 时钟源:32MHz晶体振荡器(带集成微调电容);32kHz晶体振荡器(LSE);内部低功耗32kHz RC(LSI1±5%、LSI2±500ppm);内部多速100kHz至48MHz振荡器(LSE自动微调,精度优于±0.25%);高速内部16MHz工厂微调RC(±1%);2x PLL用于系统时钟、USB、SAI和ADC
- 存储:最多1MB Flash(带PCROP保护);最多256KB SRAM(含64KB硬件奇偶校验);20x32位备份寄存器;引导加载器支持USART、SPI、I2C、USB;OTA更新蓝牙低功耗和802.15.4;Quad SPI接口带XIP;1K字节OTP
- 模拟外设:12位ADC(4.26 Msps,硬件过采样可达16位,200μA/Msps);2x超低功耗比较器;精确2.5V或2.048V参考电压缓冲输出
- 系统外设:IPCC用于蓝牙低功耗和802.15.4通信;硬件信号量;2x DMA控制器(各7通道);1x USART(多模式)、1x LPUART;2x SPI(32 Mbit/s)、2x I2C;1x SAI;1x USB2.0 FS设备;触摸感应控制器(最多18个传感器);LCD 8x40带升压转换器;多种定时器;独立看门狗、窗口看门狗
- 安全与ID:安全固件安装(SFI);3x硬件AES加密(最高256位);客户密钥存储;硬件PKA;加密算法(RSA、Diffie-Helman、ECC);真随机数生成器;PCROP保护;CRC单元;96位和IEEE64位ID(可派生EUI)
- 其他:最多72个快速I/O(70个耐受5V);支持SWD、JTAG调试;嵌入式跟踪宏单元;所有封装符合ECOPACK2标准;封装形式包括UFQFPN48、VFQFPN68、WLCSP100、UFBGA129
应用领域
- 适用于符合射频法规ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD-T66的系统
- 支持蓝牙低功耗、Thread、Zigbee3.0等无线通信场景的设备开发
- 超低功耗特性适用于电池供电的物联网终端设备
- 丰富外设支持音频、触摸、显示等多种功能集成的智能设备
- 安全特性满足需要数据加密和身份认证的应用场景
- 多种封装形式适配不同尺寸要求的产品设计
- 支持OTA更新的场景,便于设备固件升级维护
- 高精度ADC和模拟外设适用于传感器数据采集类应用
- 高性能核心支持复杂算法处理的智能设备需求
- 宽温范围适用于工业、消费电子等多种环境条件下的设备
- 耐受5V的I/O适用于与传统5V外设的兼容连接
- 符合ECOPACK2标准的封装适用于环保要求的产品设计
- 支持Quad SPI XIP的存储接口适用于需要扩展外部存储的应用
- 硬件加密支持的安全功能适用于金融、智能家居等安全敏感领域
- 低功耗模式适用于需要长时间待机的设备(如智能穿戴、传感器节点)
- 多种时钟源配置支持灵活的功耗与性能平衡设计
- 电源管理特性支持高效的能量利用,延长电池寿命
- 开发支持特性便于工程师进行调试和开发工作
- 多CPU通信机制支持复杂的无线协议栈与应用层分离设计
- 丰富的定时器资源支持精准的时间控制应用(如PWM输出、定时任务)
- 触摸感应控制器支持无按键的人机交互设计
- LCD接口支持小型显示设备的集成
- USB接口支持数据传输和充电功能的设备
- SPI、I2C等外设接口支持与多种传感器、存储器的连接
- 真随机数生成器支持安全密钥生成等应用
- ID支持设备身份识别和管理
- 扇区保护功能防止固件被非法篡改
- 硬件奇偶校验的SRAM提高数据存储的可靠性
