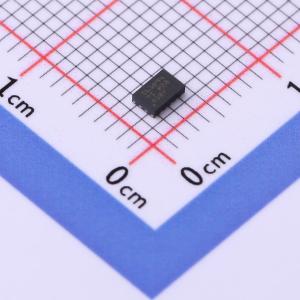

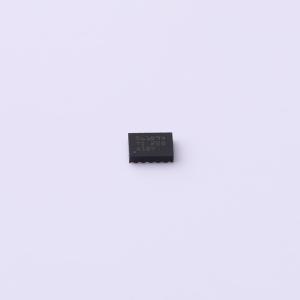

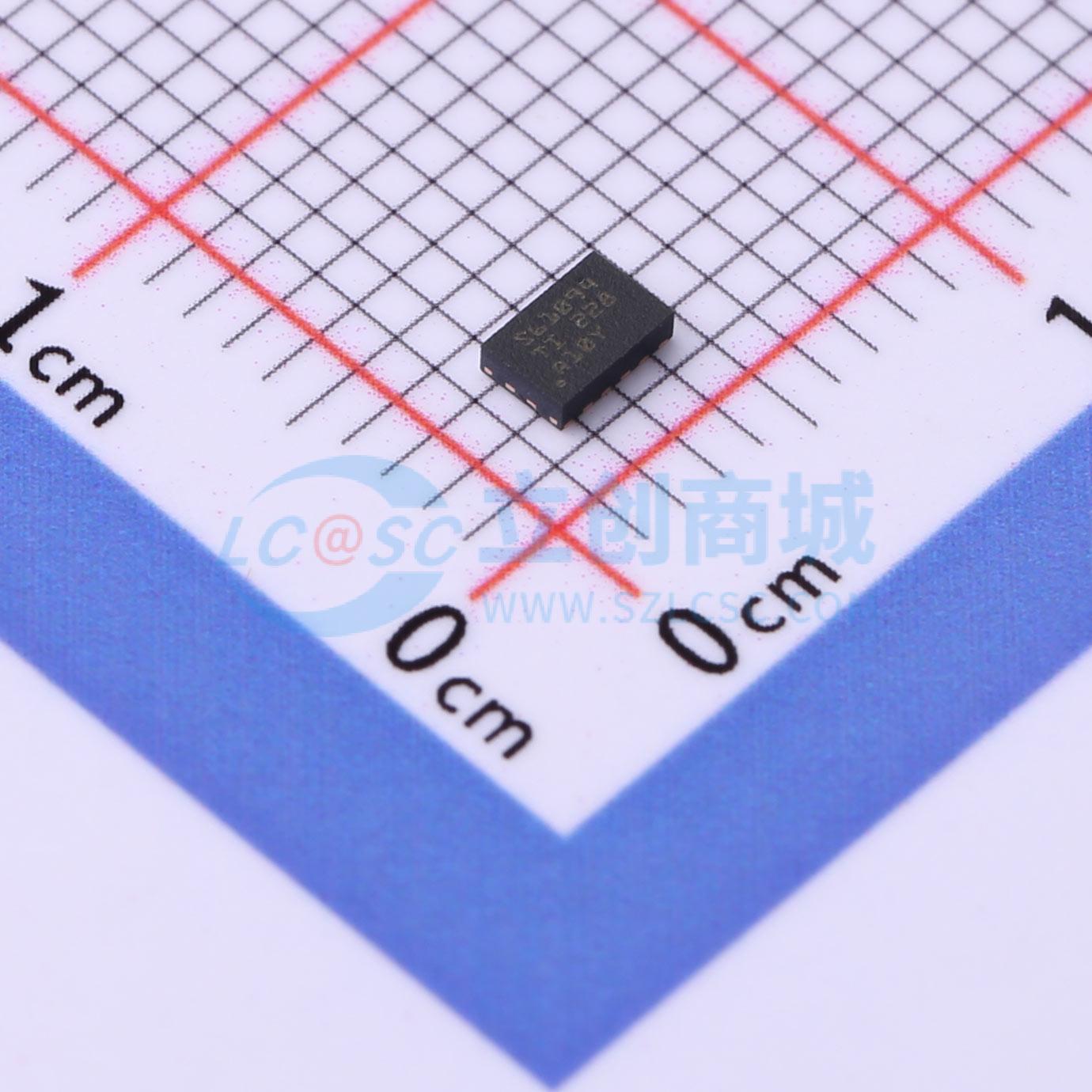

TPS61094DSSR

具有超级电容管理功能的60-nA静态电流升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61094是一款具有超级电容器管理功能的60nA静态电流升压转换器。该器件可为智能仪表和超级电容器备用电源应用提供电源解决方案。它具有宽输入电压范围和高达5.5V的输出电压,可在降压模式下为超级电容器充电,也可在升压模式下工作。
品牌名称: TI(德州仪器)
商品型号: TPS61094DSSR
商品编号: C3034939
商品封装: WSON-12-EP(2x3)
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

TPS61094 是具有超级电容器管理的 60nA IQ 升压转换器。该器件可为智能仪表和超级电容器备用电源应用提供电源解决方案。具有宽输入电压范围和高达 5.5V 的输出电压。当在降压模式下为超级电容器充电时，可通过两个外部电阻器对充电电流和终止电压进行编程。当在升压模式下工作时，可使用一个外部电阻器对输出电压进行编程。在自动降压或升压模式下（EN = 1，MODE = 1），施加输入电源后，该器件会将输入电压旁路到输出，同时还能为备用超级电容器充电。当输入电源已断开或低于输出目标电压时，将进入升压模式，并通过备用超级电容器调节输出电压，在此模式下消耗 60nA 静态电流。支持真关断模式（EN = 0，MODE = 1）和强制旁路模式（EN = 0，MODE = 0）。在真正关断模式下，将负载与输入电源完全断开。在支持强制旁路模式时，通过旁路开关直接将负载连接到输入电压并且仅消耗 4nA 电流，从而延长电池寿命。

商品特性

宽电压范围和电流范围
0.7V 至 5.5V 输入电压范围
启动时的最小输入电压为 1.8V
可编程升压输出电压，设置范围为 2.7V 至 5.4V
可编程降压充电终止电压，设置范围为 1.7V 至 5.4V
可编程降压充电输出电流，设置范围为 2.5mA 至 600mA
超低静态电流
在升压模式或降压充电模式下为 60nA
在强制旁路模式下为 4nA
较高的效率和功率容量
典型 2.0A 的电感器谷值电流限制
两个 60mΩ (LS)/140mΩ (HS) MOSFET
100mΩ 旁路开关电阻
1MHz 开关频率
轻负载下采用自动贪睡模式运行
VIN = 3V、VOUT = 3.6V 且 lOUT = 10 μA 时效率高达 92.3%
VIN = 3V、VOUT = 3.6V 且 lOUT = 100mA 时效率高达 96.3%
由 MODE 和 EN 引脚控制的四个运行模式
丰富的保护特性
输出短路保护
热关断保护
2mm×3mm 12 引脚 WSON 封装

应用领域

燃气表、水表
便携式医疗设备
能量收集

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~5.5V
	输出电压	2.7V~5.4V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	60nA
	开关管(内置/外置)	外置
	输出类型	-
