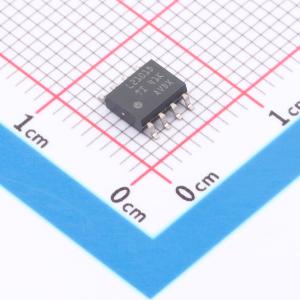

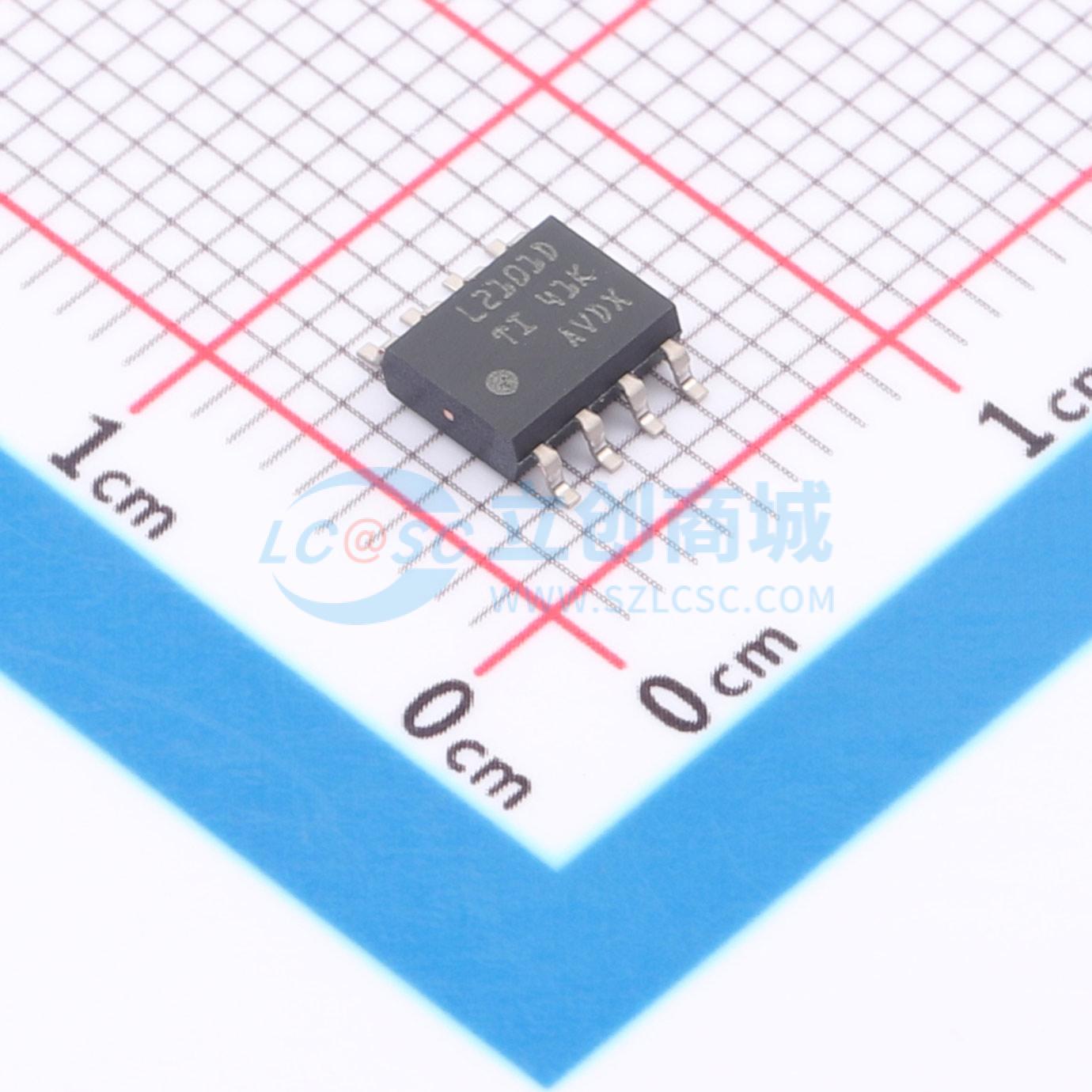

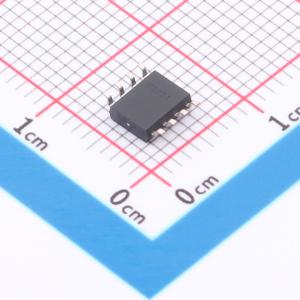

LM2101DR

具有8V UVLO的107V、0.5A/0.8A半桥驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2101 是一款紧凑型高压栅极驱动器，专为驱动采用同步降压或半桥配置的高侧和低侧 N 沟道 MOSFET 而设计。
品牌名称: TI(德州仪器)
商品型号: LM2101DR
商品编号: C34080678
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.129496克(g)

商品参数

	属性	参数值
	下降时间(tf)	18ns
	传播延迟 tpLH	115ns
	传播延迟 tpHL	115ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.45V~2V
	输入低电平(VIL)	800mV~1.3V
	静态电流(Iq)	430uA
	功能特性	欠压保护

商品概述

LM2101 是一款紧凑型高压栅极驱动器，专为驱动采用同步降压或半桥配置的高侧和低侧 N 沟道 MOSFET 而设计。SH 引脚具有–1V 直流和 –19.5V 瞬态负电压处理能力，可提升高噪声应用中的系统稳健性。该器件采用小型热增强型 8 引脚 WSON 封装，可将驱动器放置在更靠近电机相位的位置，从而改善 PCB 布局。 LM2101还采用与业界通用引脚排列兼容的 8 引脚 SOIC 封装。在低侧和高侧电源轨上均提供欠压锁定 (UVLO) 功能，以在上电和断电期间提供保护。

商品特性

可驱动两个采用半桥配置的 N 沟道 MOSFET
8V GVDD 上的典型欠压锁定
BST 上的最大电压为 107V
SH 上的 –19.5V 最大负瞬态电压处理
0.5A/0.8A 峰值拉电流/灌电流
115ns 典型传播延迟

应用领域

无刷直流 (BLDC) 电机
永磁同步电机 (PMSM)
无线真空吸尘器
无线园艺工具和电动工具
电动自行车和电动踏板车
电池测试设备
离线不间断电源 (UPS)
通用 MOSFET 或 IGBT 驱动器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	800mA
	拉电流(IOH)	500mA
	工作电压	9V~18V
	上升时间(tr)	28ns
