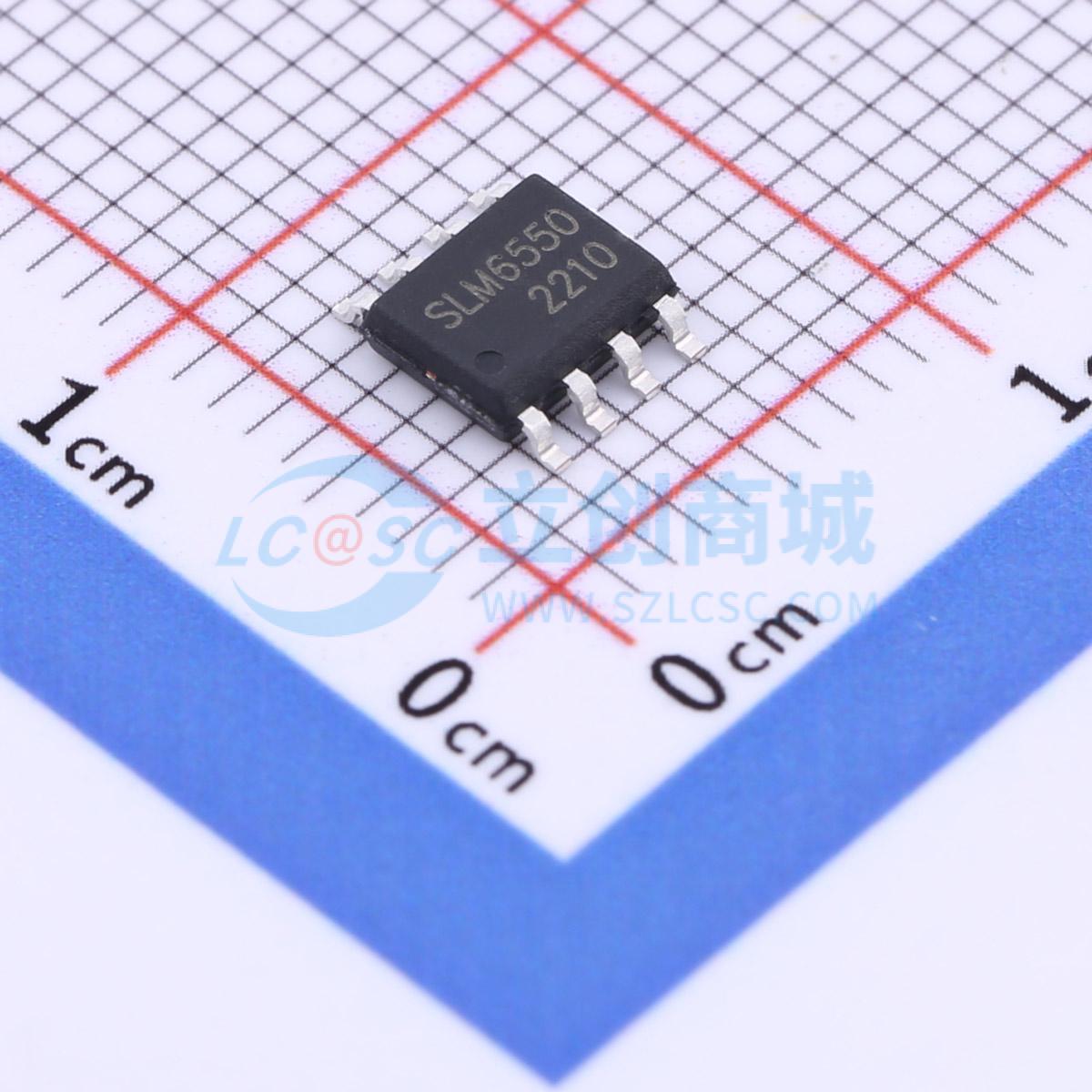

温馨提醒：图片仅供参考，商品以实物为准
SLM6550
2A 同步降压型锂电池充电电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLM6550 是一款适用于 5V 适配器的 2A 单节锂离子电池充电器。它采用 1.2MHz 同步降压转换器拓扑结构，以降低功耗，从而实现高达 90% 的高效率。SLM6550 具备完整的充电终止电路、自动再充电功能，以及 ±1% 精度的 4.35V 浮充电压
- 品牌名称
- 无锡松朗微
- 商品型号
- SLM6550
- 商品编号
- C3034702
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.8V~6.5V | |
| 最大充电电流 | 2.5A | |
| 充电饱和电压 | 4.35V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 2uA |
商品概述
SLM6550是一款面向5V交流适配器的2A锂离子电池充电器。它是采用1.5MHz固定频率的同步降压型转换器，因此具有高达90%以上的充电效率，自身发热量极小。 SLM6550包括完整的充电终止电路、自动再充电和一个精确度达±1%的4..35V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。 SLM6550采用带散热片的SOP8或MSOP8封装，并且只需极少的外围元器件，因此能够被嵌入在各种手持式应用中，作为大容量电池的高效充电器。
商品特性
- 1.5MHz固定开关频率
- 高达90%以上的输出效率
- 最大2.5A输出电流
- 无需防反灌电流二极管
- 无需外置功率MOS管或续流二极管
- 精度达到±1%的4..35V充电电压
- 充电状态双输出、无电池和故障状态显示
- C/10充电终止
- 待机模式下的供电电流为140uA
- 2.9V涓流充电
- 软启动限制了浪涌电流
- 电池温度监测功能
- 输出短路保护功能
应用领域
- 移动电话
- 平板电脑
- MP3、MP4播放器
- 数码相机
- 电子词典
- GPS
- 便携式设备、各种充电器
