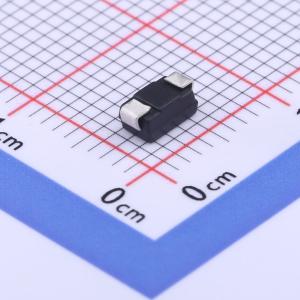

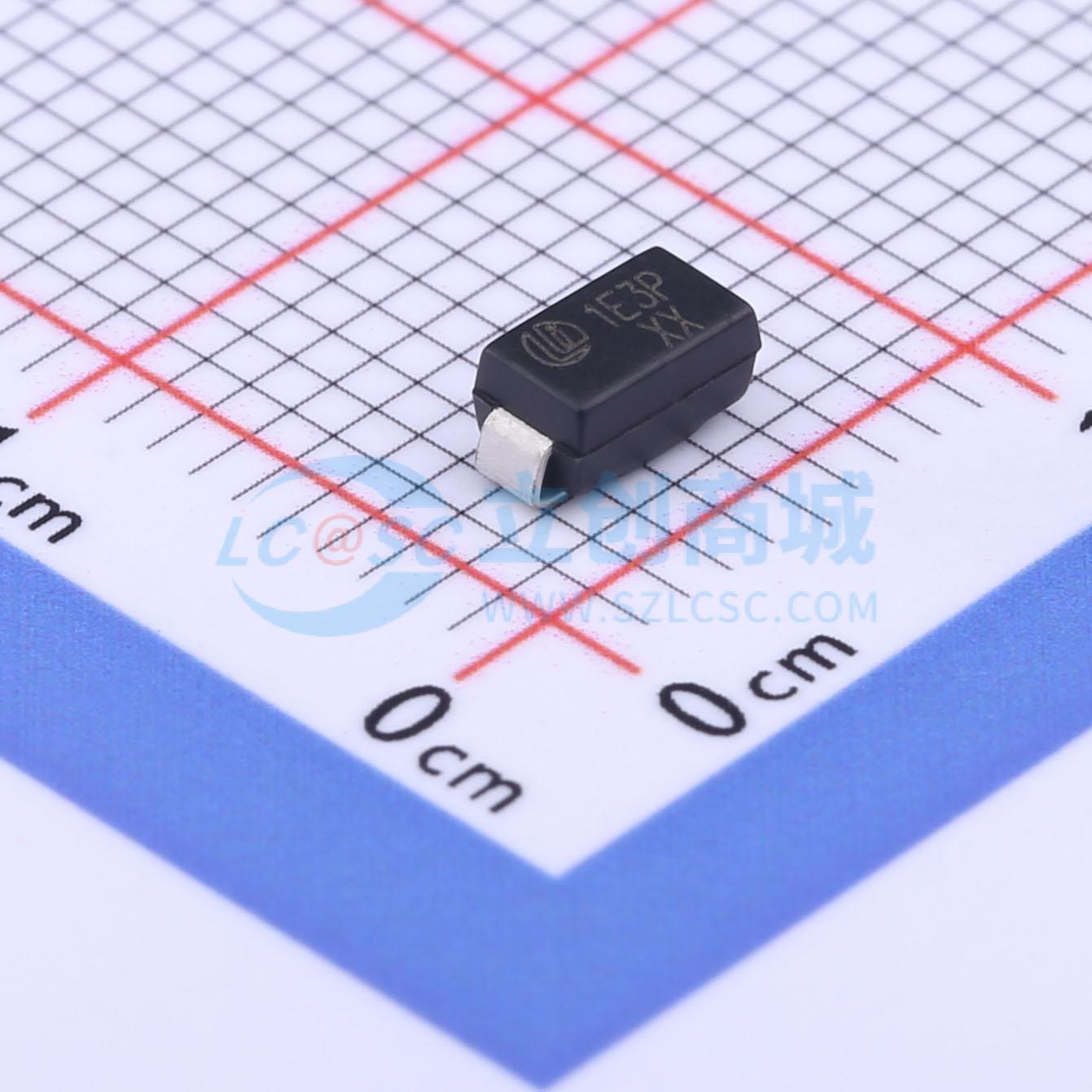

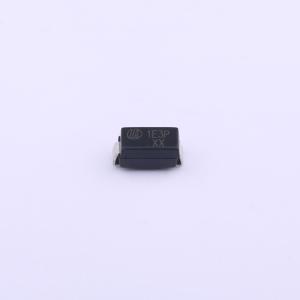

温馨提醒：图片仅供参考，商品以实物为准
P6SMAJ22CA
双向TVS 22V截止 16.9A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响。适用于表面贴装应用，以优化电路板空间。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- P6SMAJ22CA
- 商品编号
- C3034510
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 16.9A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 24.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P6SMAJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。适用于表面贴装应用，以优化电路板空间。
商品特性
- 无卤且符合RoHS标准
- 扁平封装
- 内置应力释放设计
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 响应时间快
- 10V以上器件的典型反向电流小于1 μA
- 可承受260 ℃峰值高温回流焊
- 符合J-STD-020标准的MSL 1级
- IEC-61000-4-2 ESD 30kV（空气）、30kV（接触）
- 单位重量：0.079
应用领域
- TVS组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
