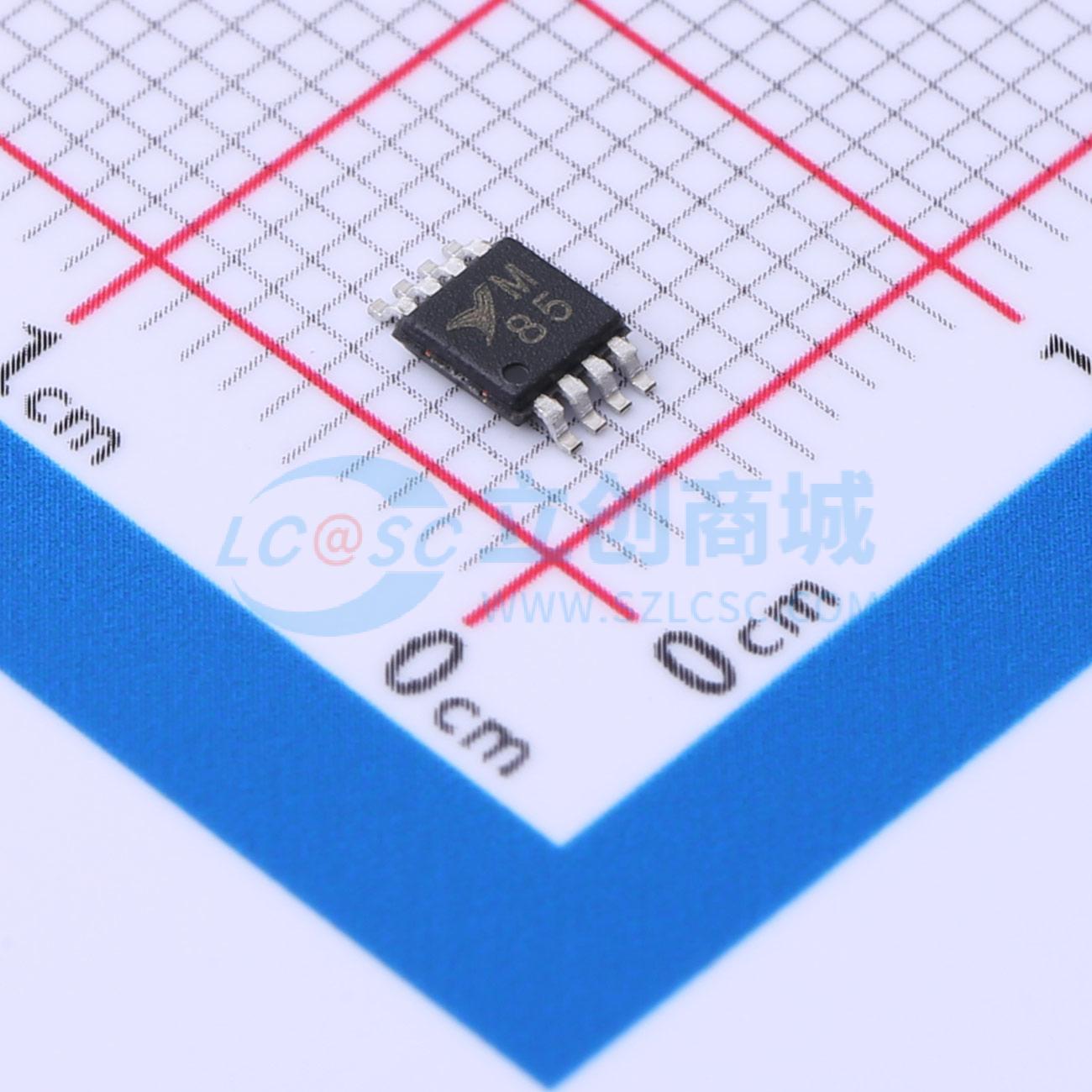

温馨提醒：图片仅供参考，商品以实物为准

CBM485AMS8

CBM485操作手册

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 基于RS-485和RS-422通信标准的低功耗收发器，包含一个驱动程序和一个接收器。
品牌名称: Corebai(芯佰微)
商品型号: CBM485AMS8
商品编号: C3034158
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

CBM485 是基于RS-485 和RS-422 通信标准的低功耗收发器，芯片IC 包含一个驱动程序和一个接收器。 CBM485 没有驱动摆率限制，传输速率高达10Mbps。在没有驱动器，无负载或全负载情况下，收发器使用 120μA 至 500μA 的供电电流工作。全部加载工作时使用3.3V 单电源供电。驱动器通过设置驱动输出为高阻抗状态的过热保护电路进行短路电流限制和超功率耗散保护。接收器输入具有失效保护特性，当输入开路时，可确保逻辑高电平输出。接收器输入在输入为开路电流时具有确保高电平逻辑输出的故障安全功能。

商品特性

低静态电流：300μA
共模输入电压范围: -7V 至 +12V
三态输出
50ns 传输延迟，5ns 偏差
可提供半双工版本
运行时5V 单电源供电
总线上可以接入高达32 个接收器
数据传输速率：10 Mbps
限流和热关闭用于驱动过载保护
增强的ESD 规范：
- IEC61000 - 4 - 2 标准中 ±7.5kV 空气放电标准
- IEC61000 - 4 - 2 标准中 ±8kV 接触放电标准

应用领域

低功耗RS - 485 系统
DTE/DCE 接口
数据包交换
本地网络（LNAs）
多路数据转换器
数据集中
集成服务数字网络（ISDN）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	5V
	数据速率	10Mbps
	工作温度	-40℃~+125℃
	静态电流	300uA
