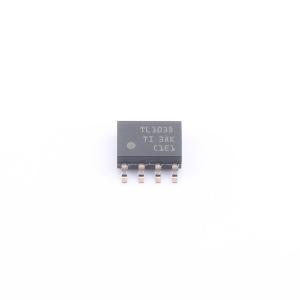

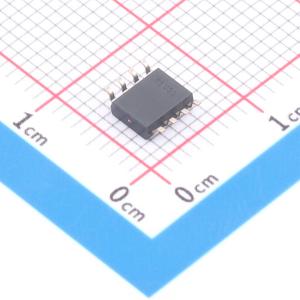

温馨提醒：图片仅供参考，商品以实物为准

TL103WBIDR

具有内部基准的双路运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL103Wx器件结合了一个双路运算放大器和一个固定电压基准的构建块，两者通常用于开关模式和线性电源的控制电路。OPAMP1的同相输入在内部连接到固定的2.5V基准，而OPAMP2是两个输入均未使用的独立放大器。升级的TL103WB具有更优的特性，例如更宽的电源电压范围（高达36V）、更低的电源电流（275μA/放大器）和更严格的电压调节。这种调节可以通过运算放大器的低失调电压（典型值为 0.3mV ）和电压基准的严格容差（ 25℃ 时为 0.44% ，运行温度范围内为1.04% ）来实现。 TL103WB具有-40℃ 至 125℃ 的宽温度范围。
品牌名称: TI(德州仪器)
商品型号: TL103WBIDR
商品编号: C34037688
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	36V
	增益带宽积(GBP)	1.2MHz
	输入失调电压(Vos)	300uV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	15nA

商品概述

TL103Wx器件结合了一个双路运算放大器和一个固定电压基准的构建块，两者通常用于开关模式和线性电源的控制电路。OPAMP1的同相输入在内部连接到固定的2.5V基准，而OPAMP2是两个输入均未使用的独立放大器。升级的TL103WB具有更优的特性，例如更宽的电源电压范围（高达36V）、更低的电源电流（275μA/放大器）和更严格的电压调节。这种调节可以通过运算放大器的低失调电压（典型值为 0.3mV ）和电压基准的严格容差（ 25°C 时为 0.44% ，运行温度范围内为1.04% ）来实现。 TL103WB具有 - 40°C 至 125°C 的宽温度范围。

商品特性

全新的TL103WB是TL103W和TL103WA的引脚兼容型升级版本
改进了B版本放大器的规格：
- 电源电压范围：3V至36V
- 最大输入失调电压低：±2mV (25°C) 和 ±2.5mV （在整个温度范围内）
- 增益带宽：1.2MHz
- 总电源电流：550μA
- EMI抑制：集成射频和EMI滤波器
- 温度范围： - 40°C 至 125°C
改进了B版本基准的规格：
- 固定2.5V基准
- 严格的容差，最大值为 0.44% (25°C) 和 1.04% （在整个温度范围内）
- 宽灌电流范围：0.2mA（典型值）至100mA

应用领域

电池充电器
开关模式电源
线性电压调节
数据采集系统
精密恒流阱

	属性	参数值
	输入失调电流(Ios)	4nA
	噪声密度(eN)	38nV/√Hz@1kHz
	共模抑制比(CMRR)	93dB
	静态电流(Iq)	550uA
	输出电流	40mA
	工作温度	-40℃~+125℃
	单电源	3V~36V
