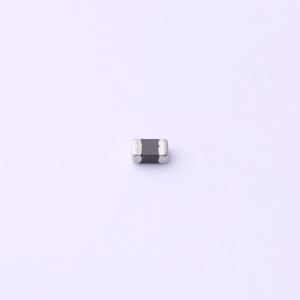

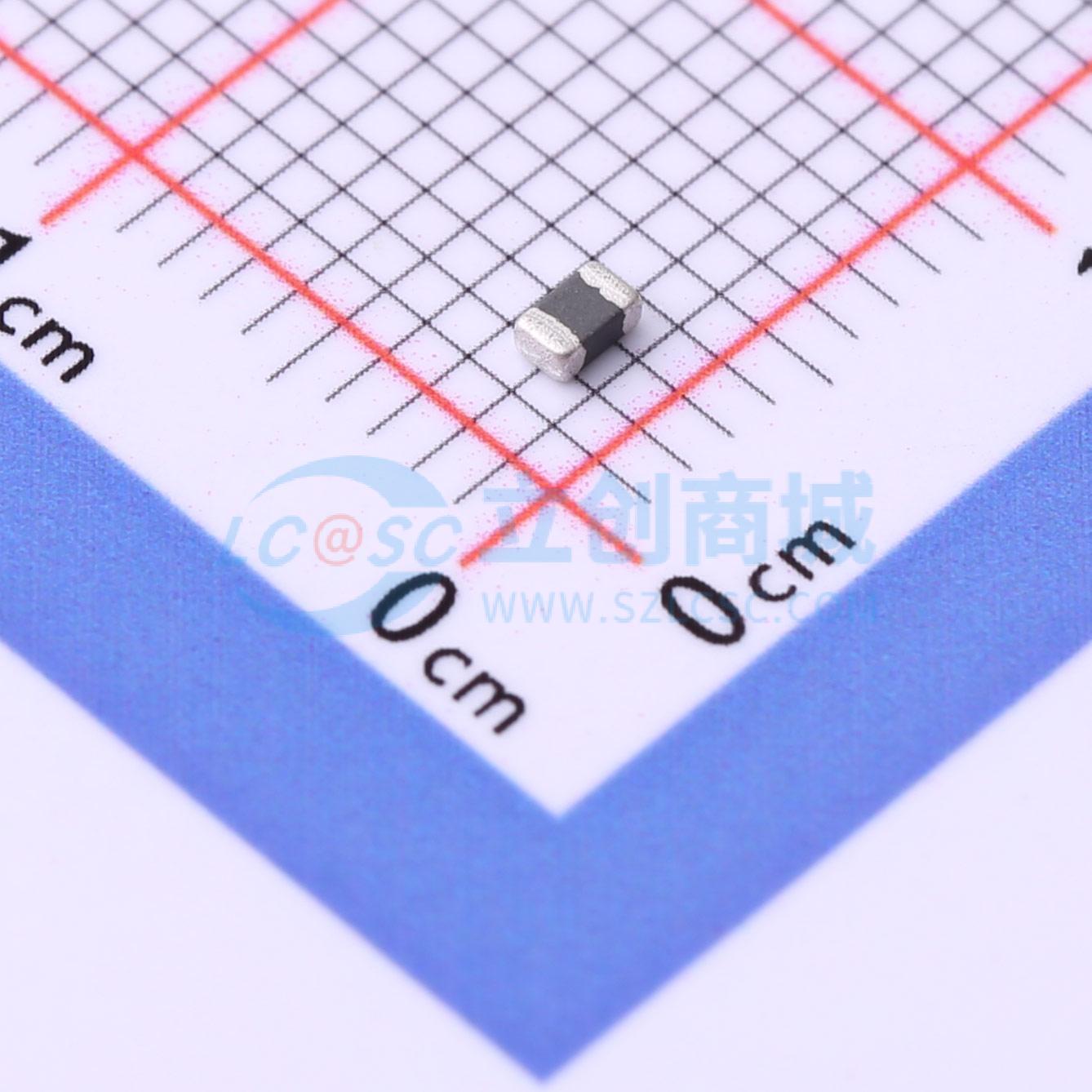

CBG201209U260T
26Ω@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：在同样的尺寸下较插装磁珠可产生较高的阻抗值。 片式磁珠无引线，只要简单的安装到PCB板上就可抑制EMI和RFI。 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装。应用：用于数据传输、信号、电源部分及回路的抗干扰。 数字产品时钟线、信号线上的噪声抑制以及电路上的噪声抑制
- 品牌名称
- FH(风华)
- 商品型号
- CBG201209U260T
- 商品编号
- C3032762
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁珠 | |
| 阻抗@频率 | 26Ω@100MHz | |
| 误差 | ±25% |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 100mΩ | |
| 额定电流 | 900mA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 在同样的尺寸下，相较于插装磁珠可产生较高的阻抗值
- 独特的终端电极结构确保允许电流为6.0A（最大值）
- 与传统的磁珠不同，片式磁珠无引线，只要简单地安装到PCB板上就可抑制EMI和RFI
- 在较宽的频率范围内具有高阻抗和有效的EMI抑制能力
- 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装
- 适合回流焊和波峰焊
应用领域
- 通信设备、计算机、液晶电视等电气设备的电源线或大电流信号线的噪声抑制
