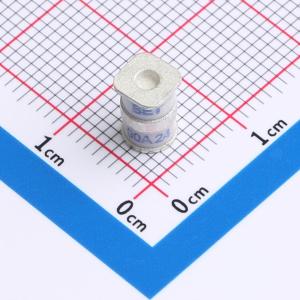

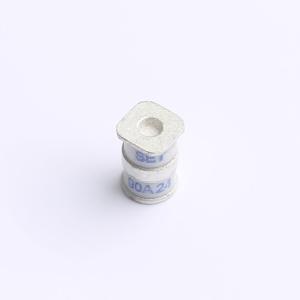

温馨提醒：图片仅供参考，商品以实物为准

TZ091A-SMD

90V 5kA 3

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 气体放电管是一种在金属电极和金属化陶瓷的空间里，充入一定比例的惰性气体或与其它混合气体等放电介质，经过高温封接而成单间隙或多间隙的开关型防护器件。当被保护的电路或设备受到浪涌冲击时，放电管将从高阻抗状态变为低阻抗状态释放浪涌能量到地，降低电路残压，进而保护设备电路或人身免受瞬态过电压的危害。
品牌名称: SET(赛尔特)
商品型号: TZ091A-SMD
商品编号: C3032056
商品封装: SMD,7.6x5mm
包装方式: 编带
商品毛重: 5.24克(g)

商品参数

商品概述

气体放电管是一种在金属电极和金属化陶瓷的空间里，充入一定比例的惰性气体或与其它混合气体等放电介质，经过高温封接而成单间隙或多间隙的开关型防护器件。当被保护的电路或设备受到浪涌冲击时，放电管将从高阻抗状态变为低阻抗状态释放浪涌能量到地，降低电路残压，进而保护设备电路或人身免受瞬态过电压的危害。 A gas discharge tube Is a single-gap or multi-gap switch type protective device In a space enclosed by metal electrodes and metallized ceramics, discharge media such as inert gas or gas mixture are filled at different atmospheric pressures to form single-gap or multi-gap switch-type protective devices. They have high insulation resistance plus low capacitance and leakage to ensure minimal effect on normal operation of equipment.

商品特性

快速响应 Fast Response
性能稳定 Stable Performance Over Life
高通流 High Current Rating
低电容 Low Capacitance
高绝缘 High insulation Resistance
符合欧盟RoHS & REACH环保要求 RoHS & REACH Compliant

应用领域

宽带装置 Broadband Devices
有限电视和卫星设备 CATV and Satellite Equipment
MDF配线架 MDF Module
基站和天线 Base Station And Antenna
XDSL，Modem
电源与射频系统 Power Supply And RF Systems
消费类电子 Consumer Electronics
交流电源的N-PE保护 N-PE Mode Protection In AC Power

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	3
	直流击穿电压(Vdc)	90V
	精度	±20%
	脉冲放电电流	5kA

	属性	参数值
	极间电容	1pF
	冲击击穿电压(Vimp)	600V
	长度	7.6mm
	宽度	5mm
	高度	5mm
