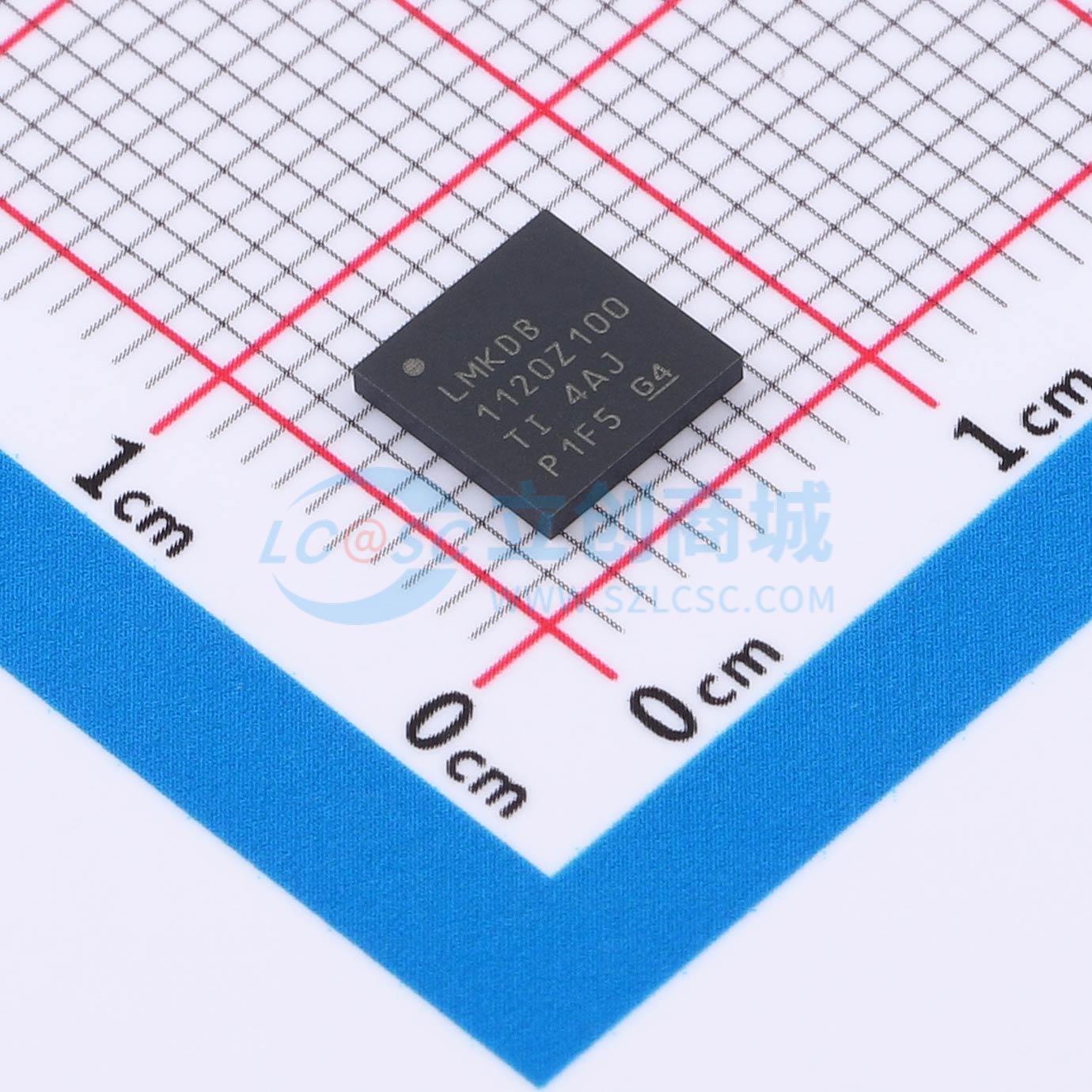

温馨提醒：图片仅供参考，商品以实物为准

LMKDB1120Z100NPPR

超低抖动LP-HCSL时钟缓冲器支持PCle第1代至第7代

描述: 超低抖动LP-HCSL缓冲器和多路复用器，支持PCIe第1代到第6代并符合DB2000QL规格。该器件提供灵活的上电序列、失效防护输入、单独的输出使能和禁用引脚、输入信号丢失(LOS)检测和自动输出禁用功能，以及出色的电源噪声抑制性能。支持1.8V和3.3V电源电压。对于LMKDB1120，使用1.8V电源可比3.3V电源节省250mW功耗。
品牌名称: TI(德州仪器)
商品型号: LMKDB1120Z100NPPR
商品编号: C33949113
商品封装: TLGA-80(6x6)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	工作电压	1.71V~1.89V；2.97V~3.6V
	输出偏斜	50ps
	工作温度	-40℃~+105℃
	功能特性	输出使能/关断；时钟监测与失效检测

商品概述

LMKDB11xx 是 PCIe 第 1 代至第 7 代超低抖动 LP-HCSL 时钟缓冲器系列。LMKDB 器件是一系列超低抖动 LP-HCSL 缓冲器，支持 PCIe 第 1 代到第 7 代并符合 DB2000QL 规格。该器件提供灵活的上电序列、失效防护输入、失效防护输出、单独的输出有效和无效引脚、输入信号丢失 (LOS)检测和自动输出禁用功能，以及出色的电源噪声抑制性能。支持 1.8V 和 3.3V 电源电压。对于 LMKDB1120，使用 1.8V 电源可比 3.3V 电源节省 250mW 功耗。

商品特性

LP-HCSL 时钟缓冲器和时钟多路复用器支持PCIe 第 1 代到第 7代
支持 CC（通用时钟）和 IR（独立基准）PCIe 架构
支持带或不带 SSC 的输入时钟
符合 Intel DB2000QL 和 DB1206 标准
所有器件均符合 DB2000QL 规格
在 156.25MHz 下具有 31fs 的最大 12kHz 至 20MHz RMS 附加抖动
PCIe 第 4 代的最大附加抖动为 13fs
PCIe 第 5 代的最大附加抖动为 5fs
PCIe 第 6 代的最大附加抖动为 3fs
PCIe 第 7 代的最大附加抖动为 2.1fs
失效防护输入
失效防护输出（仅限 LMKDB1120FS、LMKDB1108FS 和 LMKDB1104FS）
灵活的上电序列
自动输出禁用
独立输出使能
用于启用或禁用高速输出的 SBI（边带接口）
LOS（信号丢失）输入检测
85Ω 或 100Ω 输出阻抗
1.8V/3.3V ± 10% 电源
支持 –40°C 至 105°C 环境温度

应用领域

高性能计算
服务器主板
NIC/SmartNIC
硬件加速器

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	400MHz
	输入通道数	1
	输出通道数	20
