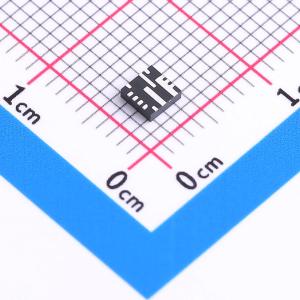

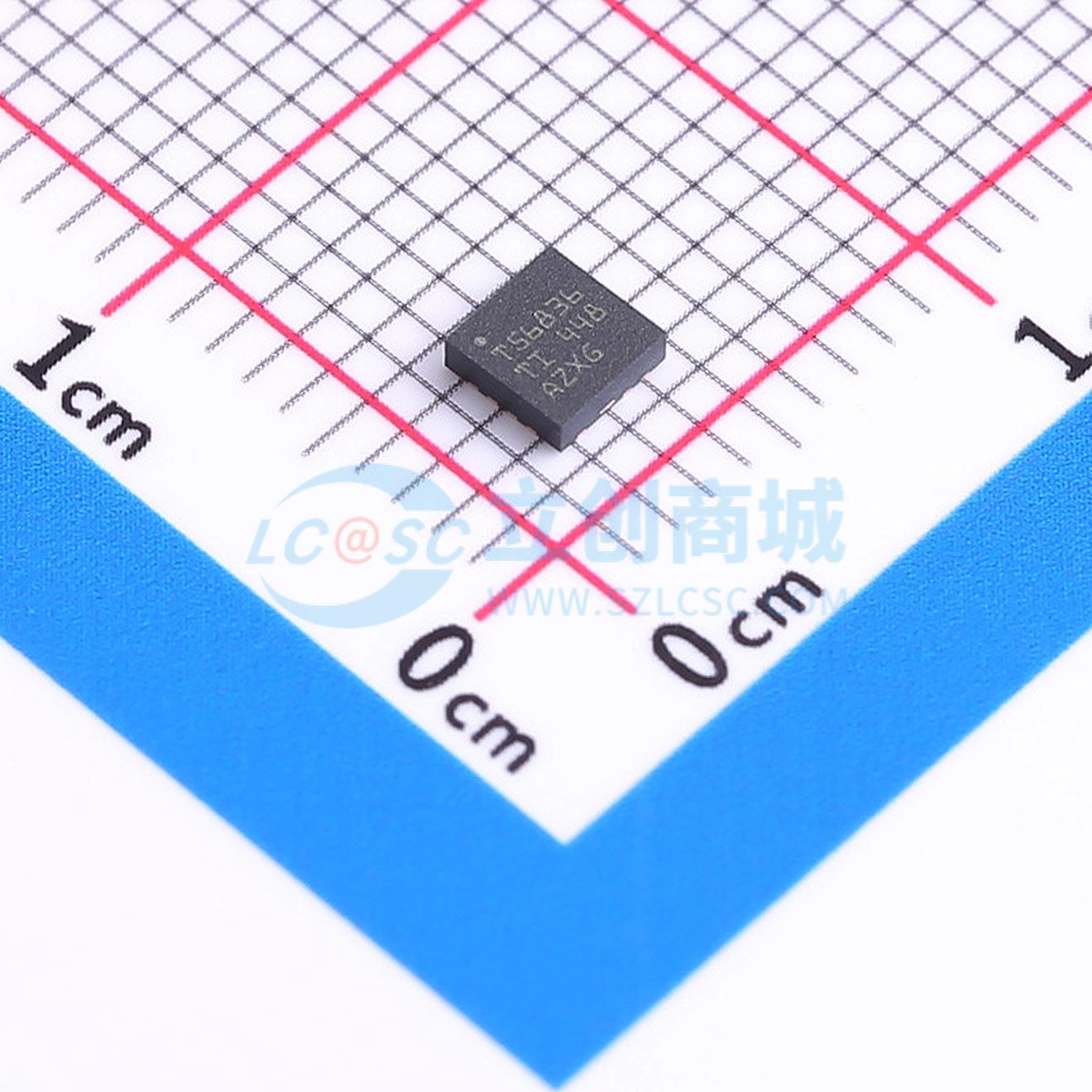

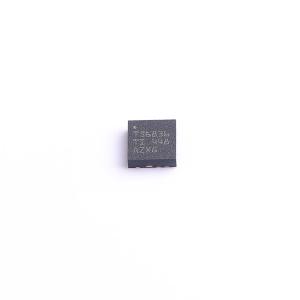

温馨提醒：图片仅供参考，商品以实物为准

TPS56836RPAR

4.5V至28V输入、8A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款易于使用的高效同步降压转换器，具有4.5V至28V的宽输入电压范围。该器件支持高达8A的持续输出电流，相应的输出电压介于0.6V和13V之间。使用D-CAP3控制模式来提供快速瞬态响应、良好的线性调整率和负载调整率，无需外部补偿，并支持低等效串联电阻（ESR）输出电容器（如MLCC）。在Eco-mode下运行，可在轻负载下实现高效率
品牌名称: TI(德州仪器)
商品型号: TPS56836RPAR
商品编号: C33894461
商品封装: VQFN-HR-10(3x3)
包装方式: 编带
商品毛重: 0.165272克(g)

商品参数

商品概述

TPS5683x 是一款易于使用的高效同步降压转换器，具有 4.5V 至 28V 的宽输入电压范围。该器件支持高达 8A 的持续输出电流，相应的输出电压介于 0.6V 和 13V 之间。 TPS5683x 使用 D-CAP3 控制模式来提供快速瞬态响应、良好的线性调整率和负载调整率，无需外部补偿，并支持低等效串联电阻 (ESR) 输出电容器（如 MLCC）。 TPS56837 在 Eco-mode 下运行，可在轻负载下实现高效率。TPS56838 在强制连续导通模式下运行，可在所有负载条件下保持较低的输出纹波。TPS56836 在 Out-of-Audio 模式下运行，可避免可闻噪声。 TPS5683x 具有 500kHz、800kHz 和 1200kHz 三种可选开关频率，并可通过 MODE 引脚配置选择电流限制。TPS5683x 支持通过连接 SS 电容器来调节软启动时间，并且在 SS 引脚悬空时默认为 1.8ms。 TPS5683x 提供完整的非锁存 OV（过压）、UV（欠压）、OC（过流）、OT（过热）以及 UVLO（欠压锁定）保护，以及电源正常状态指示器和输出放电功能特性。 TPS5683x 可采用 10 引脚 3.0mm × 3.0mm HotRodQFN 封装，额定结温范围为 - 40°C 至 150°C。

商品特性

输入电压范围为 4.5V 至 28V
0.6V 至 13V 输出电压范围
支持 8A 的连续输出电流
集成 20.4mΩ 和 9.5mΩ MOSFET
在 25°C 下，具有 0.6V±1% 的基准电压
TPS56837 的 45uA 低静态电流
D-CAP3™ 控制模式，用于快速瞬态响应
TPS56837 具有 Eco-mode（自动跳跃模式），可实现较高的轻负载效率
TPS56838 具有强制连续导通模式 (FCCM)
TPS56836 具有 Out-of-Audio™ (OOA) 模式
通过模式选择可选择 500kHz、800kHz 和 1200kHz 开关频率
通过模式选择实现低侧 MOSFET 的可调节逐周期过流限制
可调软启动时间，默认为 1.8ms
内置输出放电功能
电源正常状态指示器，可监测输出电压
支持高达 98% 的负荷运行
非闭锁 UV、OV、OT 和 UVLO 保护
- 40°C 至 +150°C 的工作结温范围
小型 10 引脚 3.0mm×3.0mm HotRod™ QFN 封装
使用 TPS5683x 并借助 WEBENCH PowerDesigner 创建定制设计方案
与 6A TPS56637 和 8A TPS56837H 引脚对引脚兼容

应用领域

工业 PC、EPOS、工厂自动化与控制
多功能打印机、视频会议系统
显示器、电视、扬声器、PC 和笔记本电脑、便携式电子产品
12V、19V、24V 电源总线电源的常规用途

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	600mV~13V
	输出电流	8A
	开关频率	1.2MHz；500kHz；800kHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
