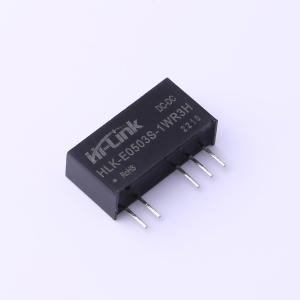

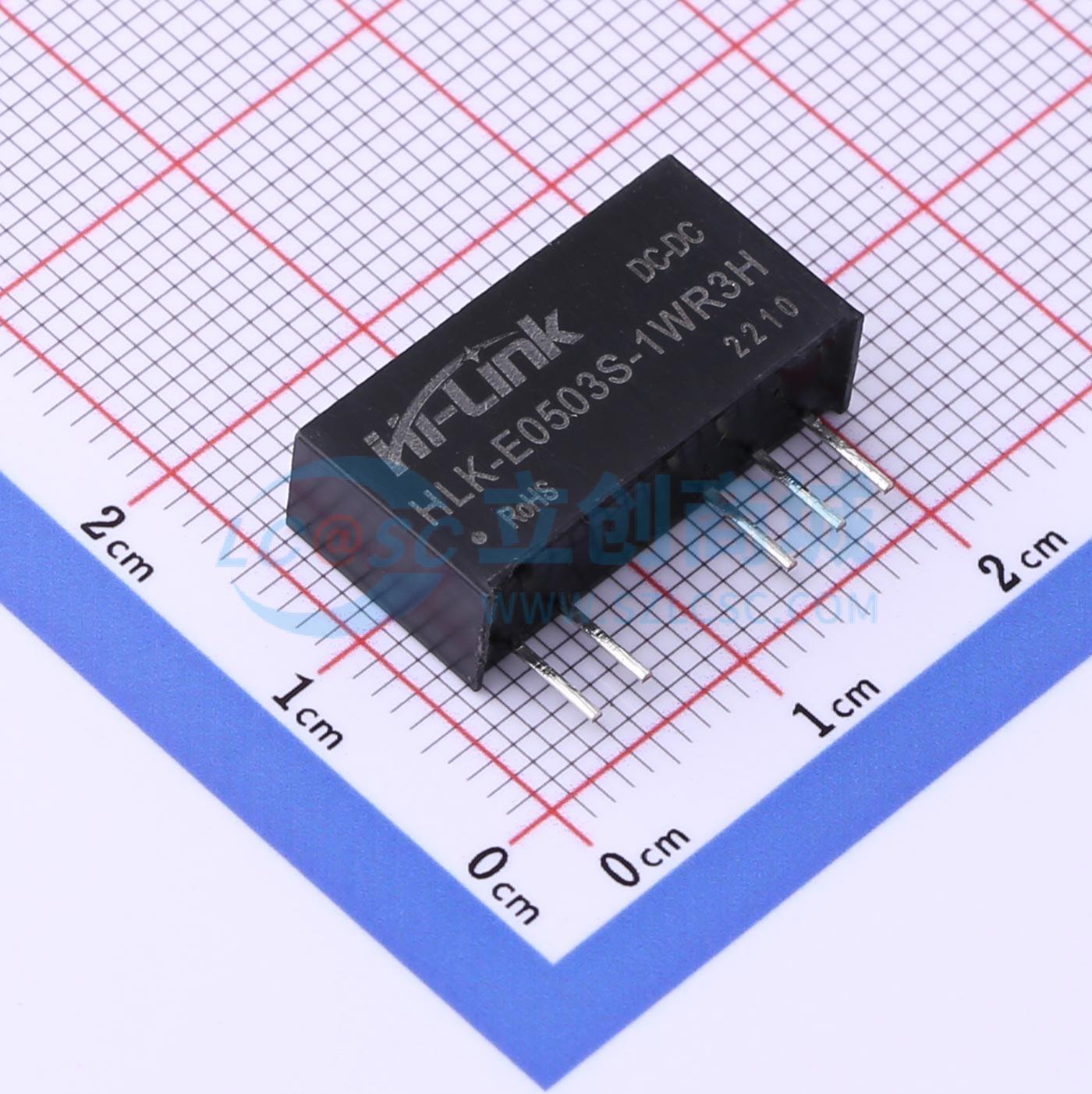

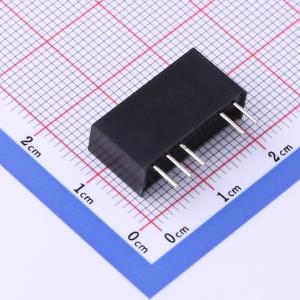

HLK-E0503S-1WR3H
停产 降压型 4.5V~5.5V ±3.3V ±152mA 1W
- 描述
- 输入电压：4.5-5.5Vdc 输出电压：±3.3V 输出电流：±0.152A 输出功率：1W 隔离电压：3000Vdc 转换效率： 特性：输出短路保护
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- HLK-E0503S-1WR3H
- 商品编号
- C3029148
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 81%~84% | |
| 输出电压(Vout) | ±3.3V | |
| 输出电流(最大值) | ±152mA | |
| 最大容性负载 | 1.2uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 3mA | |
| 纹波噪声 | 45mVp-p | |
| 长度 | 19.6mm | |
| 宽度 | 6mm | |
| 高度 | 9.6mm |
商品特性
- 恒定电压输入，隔离非稳压输出 1W
- 隔离电压：3000VDC
- 效率：高达 89%
- 工作环境温度：-40℃至 +85℃
- 无故障时间 MTBF ≥ 350 万小时（3500000Hrs）
- 输出短路保护：连续短路保护，自动恢复
- 小型 SIP 封装，黑色阻燃耐热塑料外壳
- 国际标准引脚方法
- 纹波/噪声（20MHz 带宽）45mVₚ₋ₚ（典型值）
- 过温保护和输出连续短路保护
- RoHS
应用领域
- 分布式电源系统中需要生成两个与输入电源隔离的电源的应用
- 输入电源电压相对稳定（电压变化范围 ±10%Vin）
- 输入和输出之间需要隔离（隔离电压 ≤ 3000VDC）
- 对输出电压稳定性和输出纹波噪声要求不高的场合
