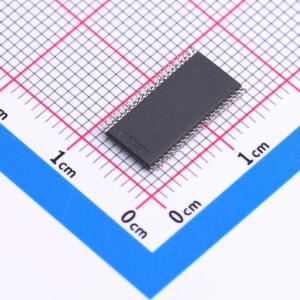

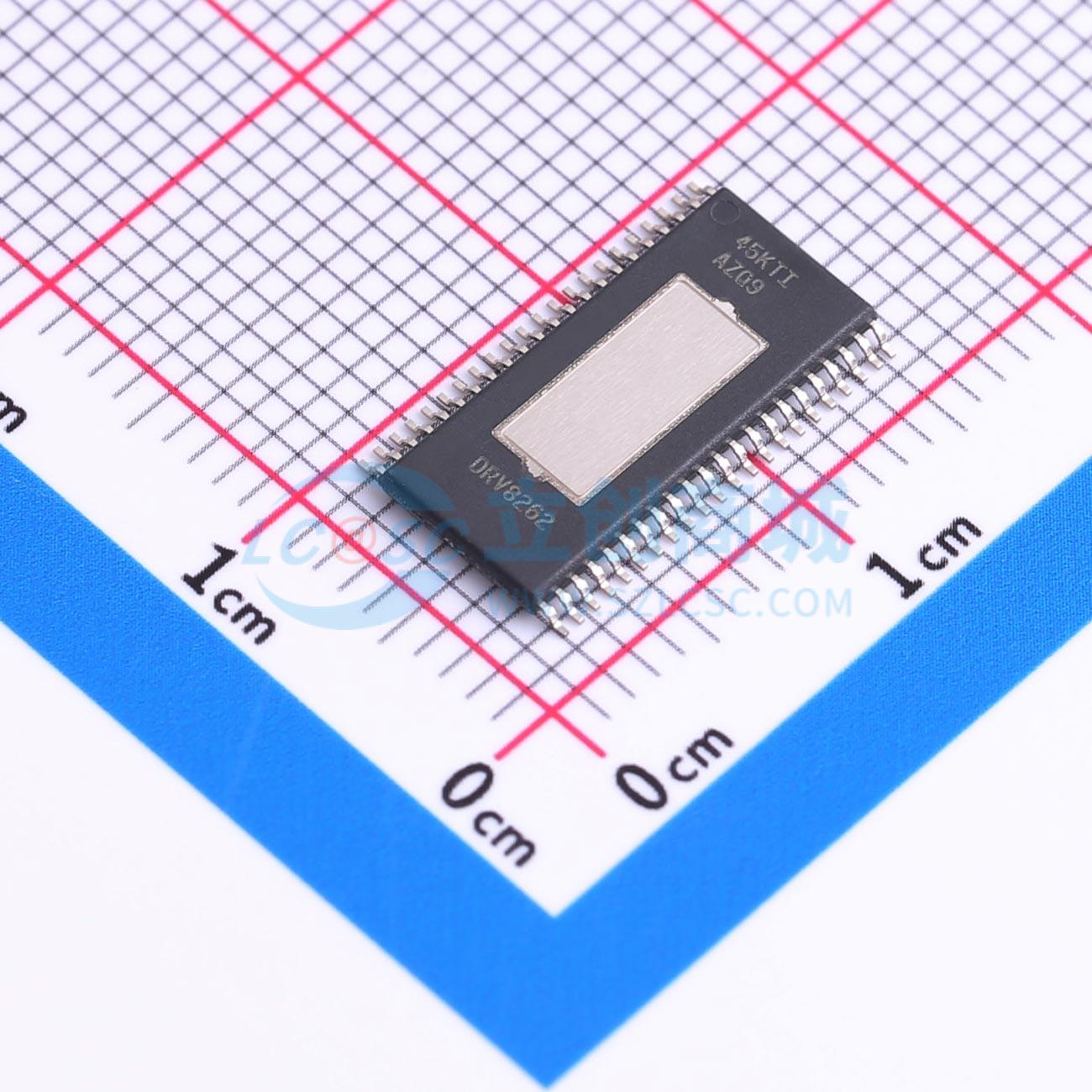

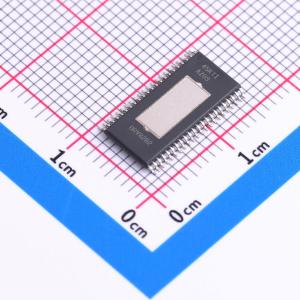

DRV8262DDVR

DRV8262 是一款宽电压、高功率 H 桥电机驱动器，适用于各种工业应用。该器件集成了两个 H 桥来驱动一个或两个直流电机或一个双极步进电机。DRV8262 在双路 H 桥模式下支持高达 16A 的峰值电流，在单路 H 桥模式下支持高达 32A 的峰值电流。该器件还集成了电流检测和调节、电流检测输出以及保护电路。 在启动期间和高负载事件中，高侧 MOSFET 两端的集成电流检测功能可实现通过驱动器调节电机电流。利用可调外部电压基准，可设置电流限值。该器件还提供与每个 H 桥的电机电流成正比的输出电流。集成感应消除了对分流电阻的需求，因而可以节省电路板面积并降低系统成本。 该器件提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括：电源欠压锁定(UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP)保护和器件过热 (OTSD) 保护。

• 单路或双路 H 桥电机驱动器
• 驱动一个或两个有刷直流电机，一个步进电机，一个或两个热电冷却器 (TEC)
• 4.5V 至 60V 工作电源电压范围
• 低 RDS(ON)：
  • 100mΩ HS + LS （双路 H 桥）
  • 50mΩ HS + LS （单路 H 桥）
• 高输出电流能力：
  • 双路 H 桥（24V，25°C）：
    • 8A 峰值，采用 DDW 封装
    • 16A 峰值，采用 DDV 封装
  • 单路 H 桥（24V，25°C）：
    • 16A 峰值，采用 DDW 封装
    • 32A 峰值，采用 DDV 封装
• 可编程运行接口：
  • 相位/使能 (PH/EN)
  • PWM (IN/IN)
• 集成式电流检测和调节：
  • 高侧 MOSFET 的电流检测
  • 每个 H 桥的检测输出 (IPROPI)
  • 最大电流下的检测精度 ± 4%
• 单独的逻辑电源电压 (VCC)
• 可配置的关断时间 PWM 斩波：7μs、16μs、24μs 或 32μs
• 可编程故障恢复方法
• 支持 1.8V、3.3V、5.0V 逻辑输入
• 低电流睡眠模式 (3μA)
• 保护特性：
  • VM 欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV)
  • 过流保护 (OCP)
  • 热关断 (OTSD)
  • 故障状态输出 (nFAULT)

• 有刷直流电机
• 工厂自动化、步进驱动器和机器人
• 医疗成像、诊断和设备
• ATM、点钞机和 EPOS
• TEC 驱动器
