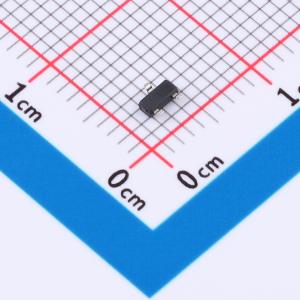

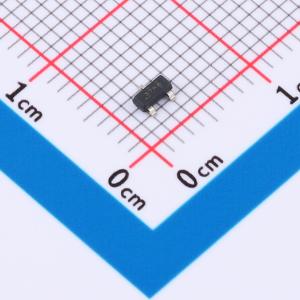

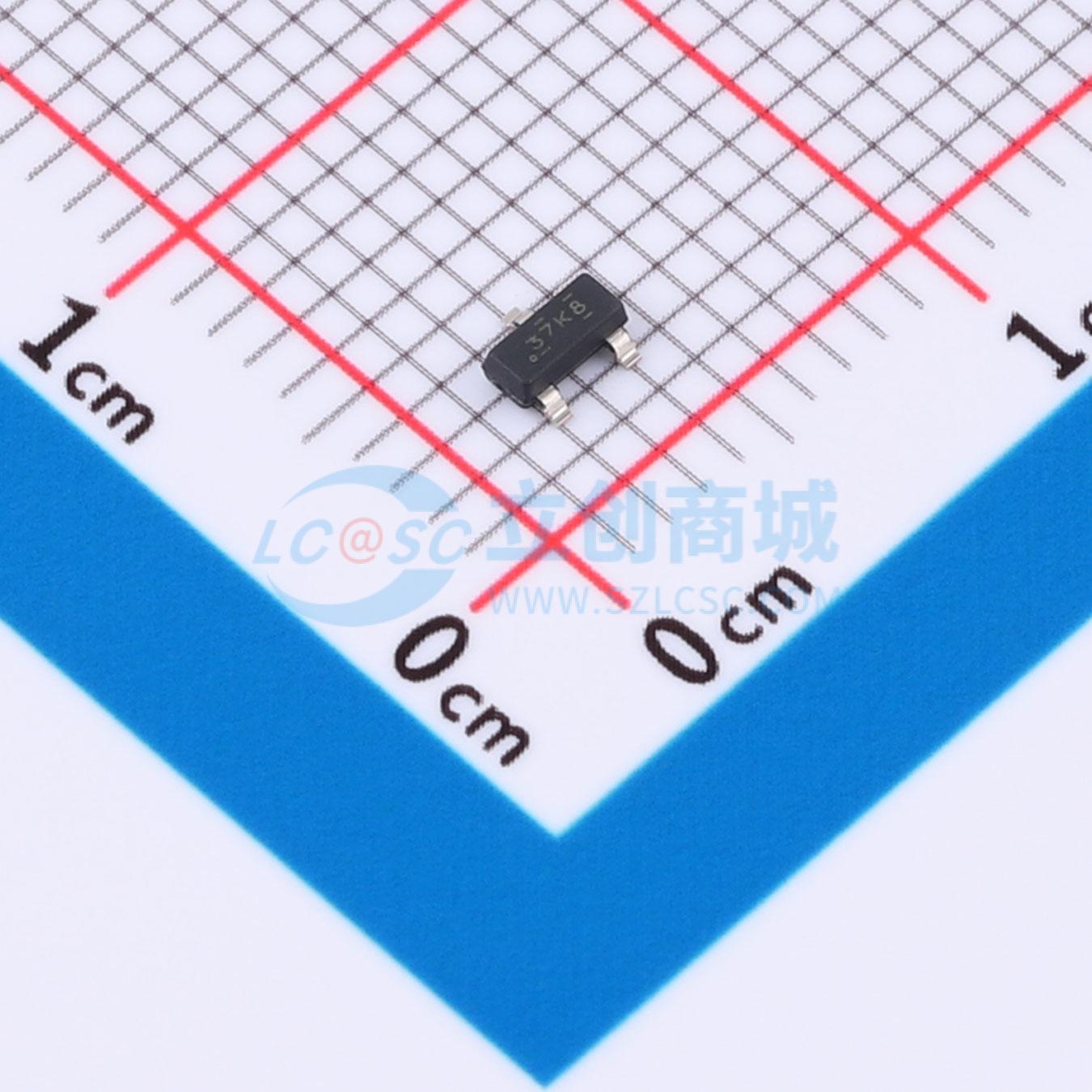

ESD652DBZR

双向 18V 5.5A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ESD652DBZR
商品编号: C33814046
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.0324克(g)

商品参数

商品概述

ESD652是一款用于电池管理系统和其他通信线路保护的双向ESD保护二极管。ESD652的额定值可消散超出IEC 61000-4-2国际标准规定最高等级的ESD冲击（±30kV接触放电，±30kV空气放电）。该器件可按照IEC 61000-4-5标准钳位峰值脉冲电流最高5.5A的8/20μs浪涌。该器件具有典型值4pF的IO电容，可实现高速接口保护。正、负方向的低钳位电压有助于保护系统免受瞬态事件影响。这种保护对于要求高鲁棒性和高可靠性的工业系统至关重要。ESD652采用小型带引脚SOT-23 (DBZ)封装供货。ESD652是二极管型TVS，可为信号线和电源线上的ESD或浪涌等瞬态电压尖峰提供接地泄放路径，需将器件并联在下游电路进行保护。当瞬态电流流过器件时，二极管两端仅存在很小的压降，该电压即为施加到被保护IC的电压。被触发TVS的低RDYN可将钳位电压VCLAMP保持在被保护IC的安全水平。

商品特性

提供IEC 61000-4-5浪涌保护，可达5.5A (8/20μs)
提供IEC 61000-4-2 ESD保护，可达±30kV接触放电、±30kV空气间隙放电
18V工作电压
IO电容典型值为4pF
双极性可支持正负电压摆幅
2通道器件，单个元件即可提供完整的ESD保护
小型带引脚SOT-23封装，支持低成本自动光学检测(AOI)

应用领域

工厂自动化与控制
楼宇自动化
电网基础设施
HVAC系统
储能系统

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	18V
	钳位电压	32V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	176W@8/20us
	击穿电压(VBR)	25V

	属性	参数值
	反向漏电流(Ir)	1nA
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	4pF
