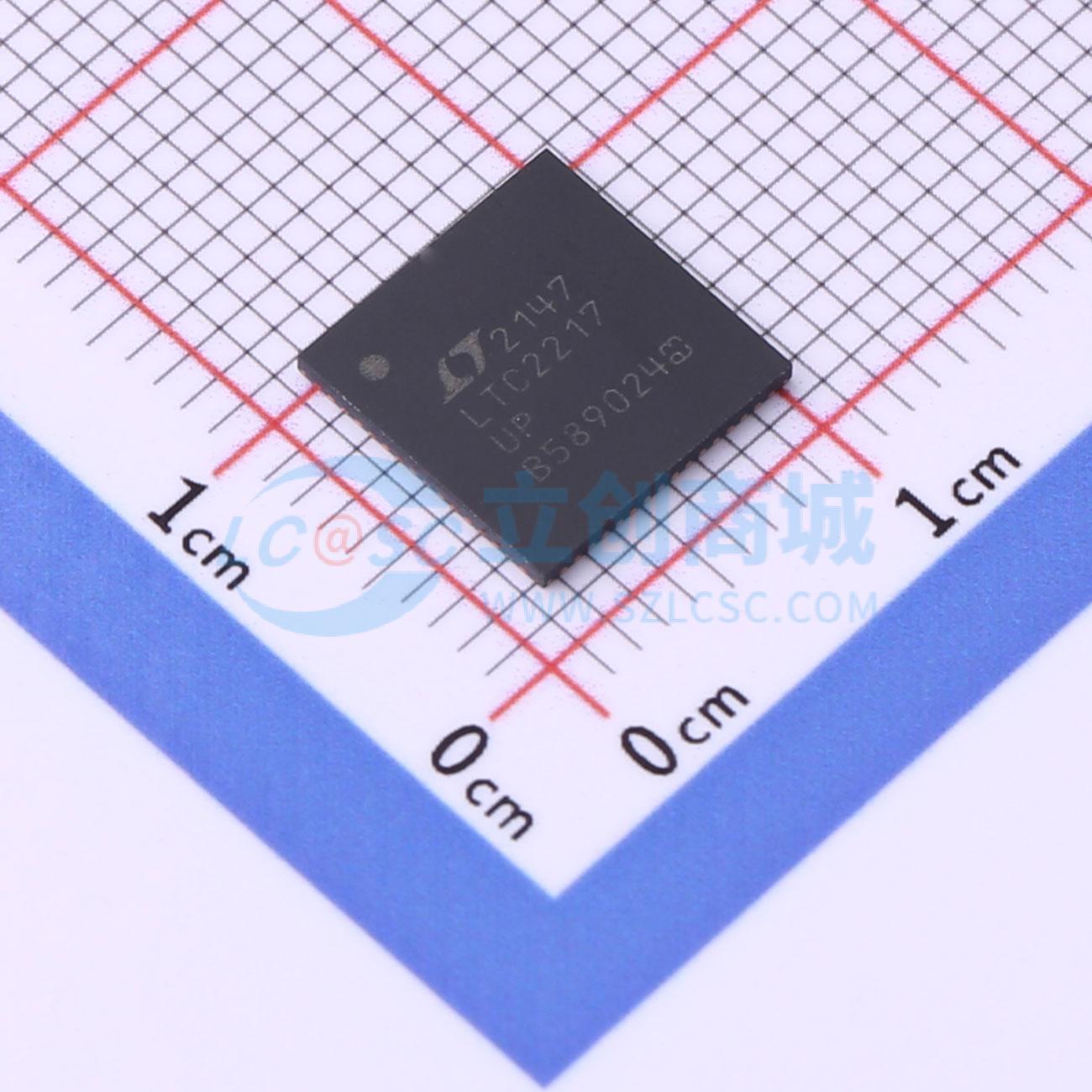

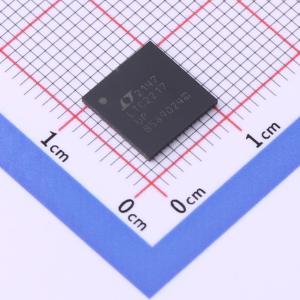

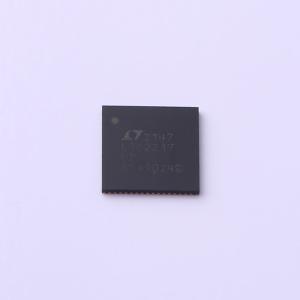

LTC2217IUP#TRPBF

16位、105Msps低噪声ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2217是一款105Msps采样率的16位模数转换器，设计用于数字化高频、宽动态范围的信号。
品牌名称: ADI(亚德诺)
商品型号: LTC2217IUP#TRPBF
商品编号: C3025469
商品封装: QFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

LTC2217是一款105Msps采样的16位A/D转换器，专为对高达400MHz输入频率的高频、宽动态范围信号进行数字化处理而设计。该ADC的输入范围固定为2.75Vp-p。 LTC2217非常适合要求苛刻的通信应用，其交流性能包括81.3dBFS本底噪声和100dB无杂散动态范围（SFDR）。85fsRMS的超低抖动允许在对高输入频率进行欠采样的同时保持出色的噪声性能。最大直流规格包括±3.5LSB积分非线性（INL）、±1LSB微分非线性（DNL）（无丢码）。数字输出可以是差分LVDS或单端CMOS。CMOS输出有两种格式选项：以全数据速率运行的单总线或以半数据速率运行的解复用总线。单独的输出电源允许CMOS输出摆幅在0.5V至3.6V之间变化。 ENC+和ENC-输入可以由差分或单端的正弦波、PECL、LVDS、TTL或CMOS输入驱动。可选的时钟占空比稳定器允许在宽范围的时钟占空比下以全速实现高性能。

商品特性

采样率：105Msps
81.3dBFS本底噪声
100dB SFDR，70MHz时SFDR >90dB
85fsRMS抖动，2.75Vp-p输入范围
400MHz全功率带宽，可选采样保持（S/H），可选内部抖动，数据输出随机化器
LVDS或CMOS输出
单3.3V电源
功耗：1.19W
时钟占空比稳定器
与LTC2208引脚兼容
64引脚（9mm×9mm）QFN封装

应用领域

电信
接收器
蜂窝基站
频谱分析
成像系统
自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	105MHz
	通道数	1

	属性	参数值
	电源电压	3.135V~3.465V
	接口类型	并行
	差分输入	是
	工作温度	-40℃~+85℃
