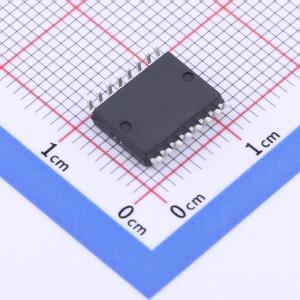

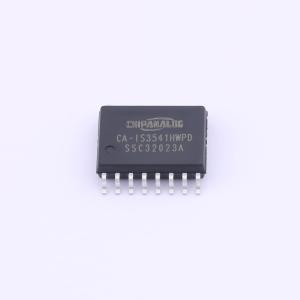

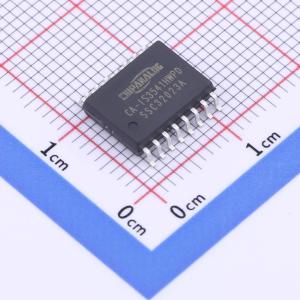

CA-IS3541HWPD
CA-IS3541 电能计量表专用数字隔离器
- SMT扩展库
- 嘉立创SMT补贴
描述
电能计量表专用数字隔离器,电容隔离
- 品牌名称Chipanalog(川土微)
商品型号
CA-IS3541HWPD商品编号
C3025209商品封装
SOIC-16-7.4mm包装方式
编带
商品毛重
0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 10Mbps | |
| 默认输出 | 高电平 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 是否集成电源 | 否 | |
| 温度范围 | -40℃~125℃ | |
| 应用等级 | 工业级 |
详细信息
- 系列说明
- 特性与应用
CA-IS35xx 芯片是专门为智能电表（IR46）开发的数字隔离器芯片。该系列具有高达 10 kV 的浪涌和高达 8 kV 的ESD，耐压高达 5 kVRMS，CMTI 高达±150 kV/µs。CAIS35xx 芯片支持客户根据应用场景选择开漏输出或推挽输出型号。独具特色的全芯片使能管脚（部分型号）可将静态电流降低至 40 µA。
CA-IS3541 具有三个前向和一个反向通道，两侧均具有输出使能；所有器件都具有故障安全模式选项。输入侧电源掉电或信号丢失时，默认输出为高。
CA-IS35xx 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，导致对敏感电路造成干扰或损坏。同时，高 CMTI 能力可以保证数字信号的正确传输。CA-IS35xx 器件采用 16 脚宽体SOIC 封装，支持绝缘耐压高达 5 kVRMS
CA-IS35xx 系列数字隔离器应用原理图
单通道功能框图
简化功能框图
型号命名规则
文档
用户手册
Chipanalog(川土微)_CA-IS35xx系列数据手册（中文）
查看详情
Chipanalog(川土微)_数字隔离器选型注意事项（中文）
查看详情
行业资料
SKYWORKS_CMOS数字隔离器取代工业应用中的光耦合器（英文）
查看详情
SKYWORKS_隔离器与光耦合器技术（英文）
查看详情
SKYWORKS_使用CMOS数字隔离器增强智能计量解决方案的数据完整性和可靠性（英文）
查看详情
