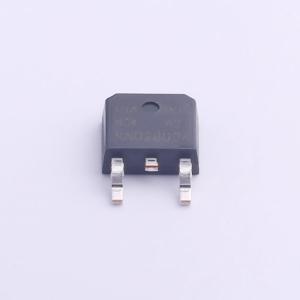

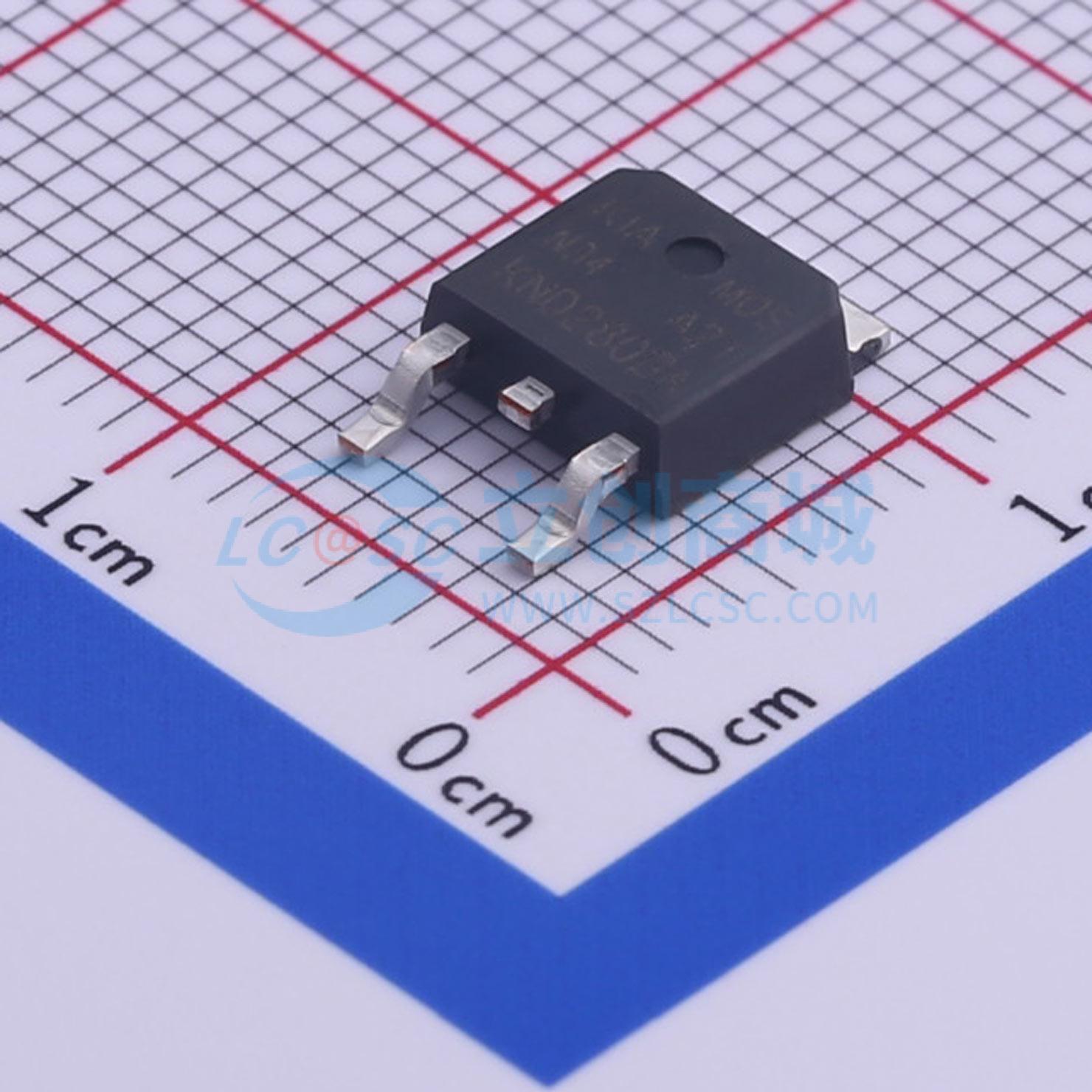

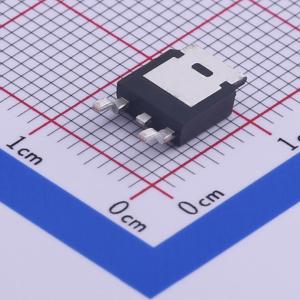

KND2803A
1个N沟道 耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(on)=2.2mΩ (典型值) @ VGS = 10V。 低导通电阻。 快速开关。 100%雪崩测试。 允许重复雪崩至最高结温。 无铅，符合RoHS标准。 采用沟槽工艺技术实现极低导通电阻。 结工作温度为175℃。 开关速度快。 重复雪崩额定值提高
- 品牌名称
- KIA
- 商品型号
- KND2803A
- 商品编号
- C382147
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 3mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 110nC | |
| 输入电容(Ciss) | 4.05nF | |
| 反向传输电容(Crss) | 355pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 680pF |
商品特性
- 当VGS = 10 V时，RDS(导通) = 2.2 mΩ（典型值）
- 低导通电阻
- 快速开关
- 100%雪崩测试
- 在最高结温Tjmax下允许重复雪崩
- 无铅，符合RoHS标准
- 采用沟槽工艺技术设计，实现极低的导通电阻
- 结工作温度可达175°C
- 开关速度快
- 提高了重复雪崩额定值
