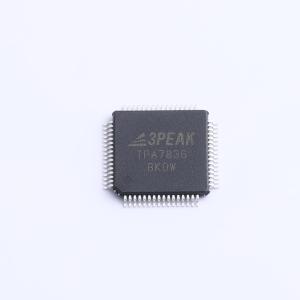

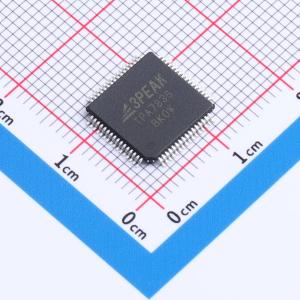

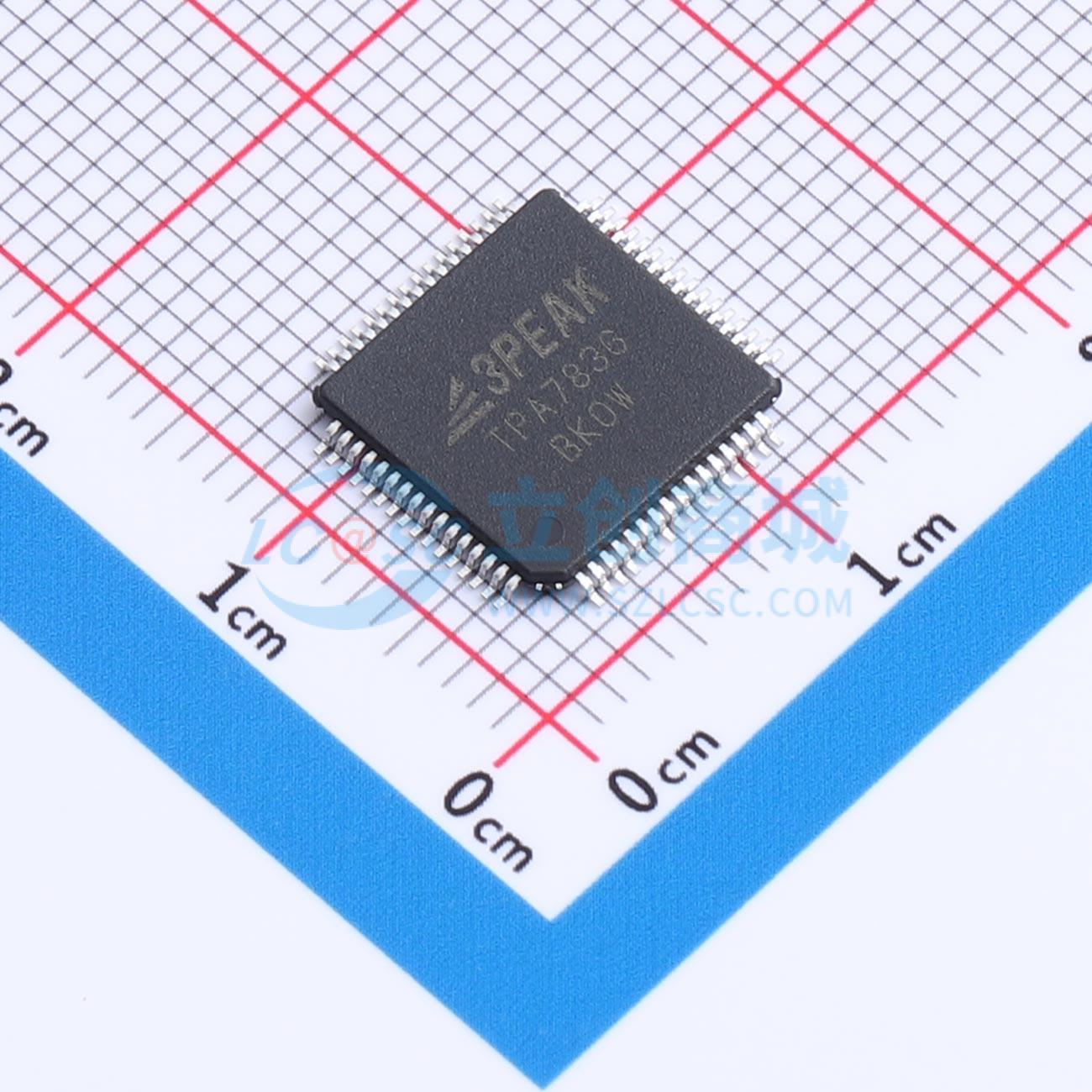

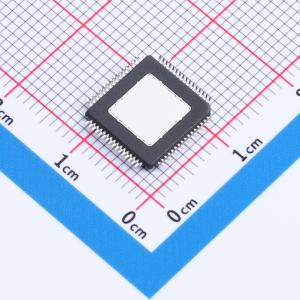

TPA7836B-QP
模拟监控控制解决方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高度集成、低功耗的模拟监控和控制解决方案，包括21通道、12位ADC，16个12位DAC（可编程输出范围）、内部参考、8个GPIO和本地温度传感器。高度集成显著减少元件数量，简化系统设计，具有小尺寸、低功耗、高可靠性的特点。 低功耗、非常高的集成度和宽工作温度范围使其适用于多通道射频通信系统中功率放大器的一体化、低成本偏置控制电路。灵活的DAC输出范围允许其用作多种晶体管技术（如LDMOS、GaN、GaAs）的偏置解决方案。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA7836B-QP
- 商品编号
- C33780397
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 12位 | |
| 通道数 | 16 | |
| 接口类型 | SPI | |
| 工作电压 | 4.5V~5.5V | |
| 建立时间 | 10us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.3LSB | |
| 工作温度 | -40℃~+125℃ | |
| 更新速率 | - | |
| 功能特性 | 内置温度传感器；掉电模式；双极性输出；输出短路保护；上电复位；内置基准源 | |
| 静态电流 | 1uA |
商品概述
TPA7836B是一款高度集成、低功耗的模拟监控与控制解决方案，它包含一个21通道、12位的ADC，十六个具有可编程输出范围的12位DAC，一个内部参考源、八个GPIO和一个本地温度传感器。高度集成显著减少了元件数量，以小尺寸、低功耗和高可靠性简化了系统设计。该设备的低功耗、极高集成度和宽工作温度范围使其适用于多通道射频通信系统中功率放大器的一体化、低成本偏置控制电路。灵活的DAC输出范围允许该设备用作多种晶体管技术（如LDMOS、GaN、GaAs）的偏置解决方案。
商品特性
- 16个单调12位DAC
- 可选范围：–10至0 V、–5至0 V、0至5 V和0至10 V
- 高电流驱动能力：高达±10 mA
- 自动量程检测器
- 可选钳位电压
- 12位SAR ADC
- 21个外部模拟输入（16个双极性输入，范围为 -12.5至12.5 V；5个高精度输入，范围为0至5 V）
- 可编程超量程报警
- 八个通用I/O端口（GPIO）
- 内部2.5 V参考源
- 内部温度传感器
- 40°C至125°C工作范围
- ±7.5°C精度
- 低功耗SPI兼容串行接口
- 4线模式，1.8至5.5 V工作电压
- 工作温度： -40°C至125°C
- 采用64引脚TQFP封装
应用领域
- 无线基础设施
- 蜂窝基站
- 微波回传
- 光网络
- 通用监控与控制
- 数据采集系统
