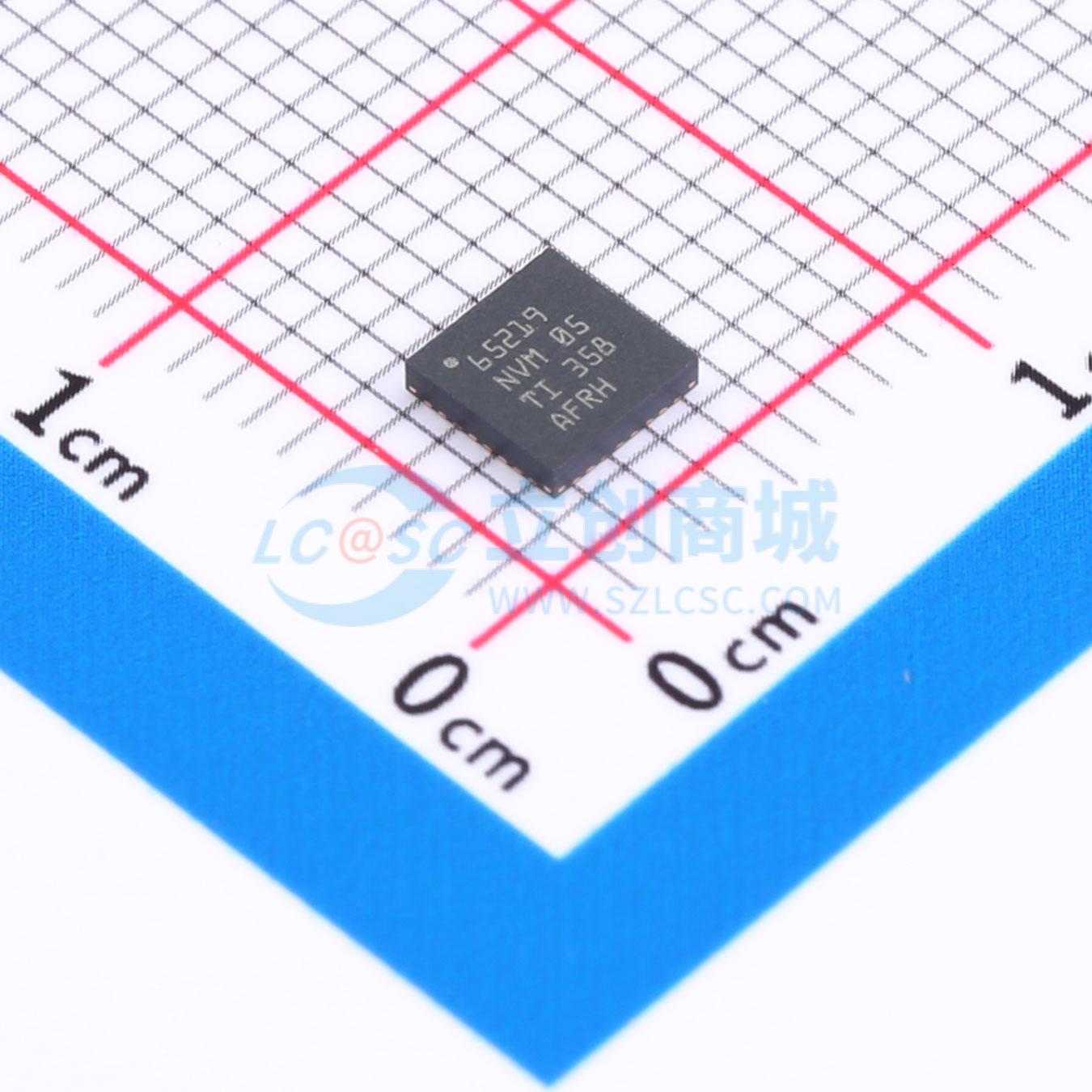

温馨提醒：图片仅供参考，商品以实物为准
TPS6521905RSMR
用户可编程电源管理IC，带三个降压DC/DC转换器和四个LDO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款电源管理IC (PMIC)，旨在为便携式和固定应用中的各种SoC供电。该器件的环境温度范围为 -40℃ 至 +105℃，是各种工业应用的理想选择。该器件包括三个同步降压DC-DC转换器和四个线性稳压器。DC-DC转换器能够提供1个3.5A和2个2A的电流
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS6521905RSMR
- 商品编号
- C33774271
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 上电时序控制；输出放电；动态电压调节；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 1.2V~3.3V；0.6V~3.4V | |
| 输出电流 | 3.5A | |
| 工作温度 | -40℃~+105℃ |
商品概述
TPS6521905是一款用户可编程电源管理集成电路（PMIC），设计用于为便携式和固定式应用中的各类SoC供电。该器件在-40℃至+105℃的环境温度范围内完成特性表征，适合各类工业应用。该器件包含三个同步降压DC-DC转换器和四个线性稳压器。DC-DC转换器可输出1路3.5A和2路2A电流。转换器每个供电轨根据开关模式配置，需要一个小型470nH电感、4.7μF输入电容，以及最小10μF输出电容。其中两个LDO支持最大400mA输出电流，输出电压范围为0.6V至3.4V。这些LDO支持旁路模式，可作为负载开关使用，并且支持运行过程中更改电压。另外两个LDO支持最大300mA输出电流，输出电压范围为1.2V至3.3V，这些LDO也支持负载开关模式。I2C接口、IO、GPIO和多功能引脚（MFP）可实现与各类SoC的无缝连接。
商品特性
- 3路降压转换器，开关频率最高可达2.3 MHz
- 所有三路降压转换器均支持动态电压缩放
- 支持低IQ/PFM、PWM模式（准固定频率）
- 支持可编程电源排序和默认电压
- 集成I2C接口，支持标准模式、快速模式和快速模式+
- 设计支持具有14路以上供电轨的系统（可通过2片TPS6521905器件实现多PMIC配置）
- 集成2个GPO、1个GPIO和3个多功能引脚
- 支持EEPROM可编程
- 集成4个线性稳压器
- 2路LDO可配置为负载开关和旁路模式，支持SD卡
- 另外2路LDO可配置为负载开关
应用领域
- 低功耗工业MPU和MCU，例如AM62x、AM64x和AM243x
- HMI
- PLC
- 工业PC
- 楼宇安防
- HVAC
- 视频监控
- 数据集中器
- 智能电表
- 保护继电器
- 患者监测与诊断
- 成像
