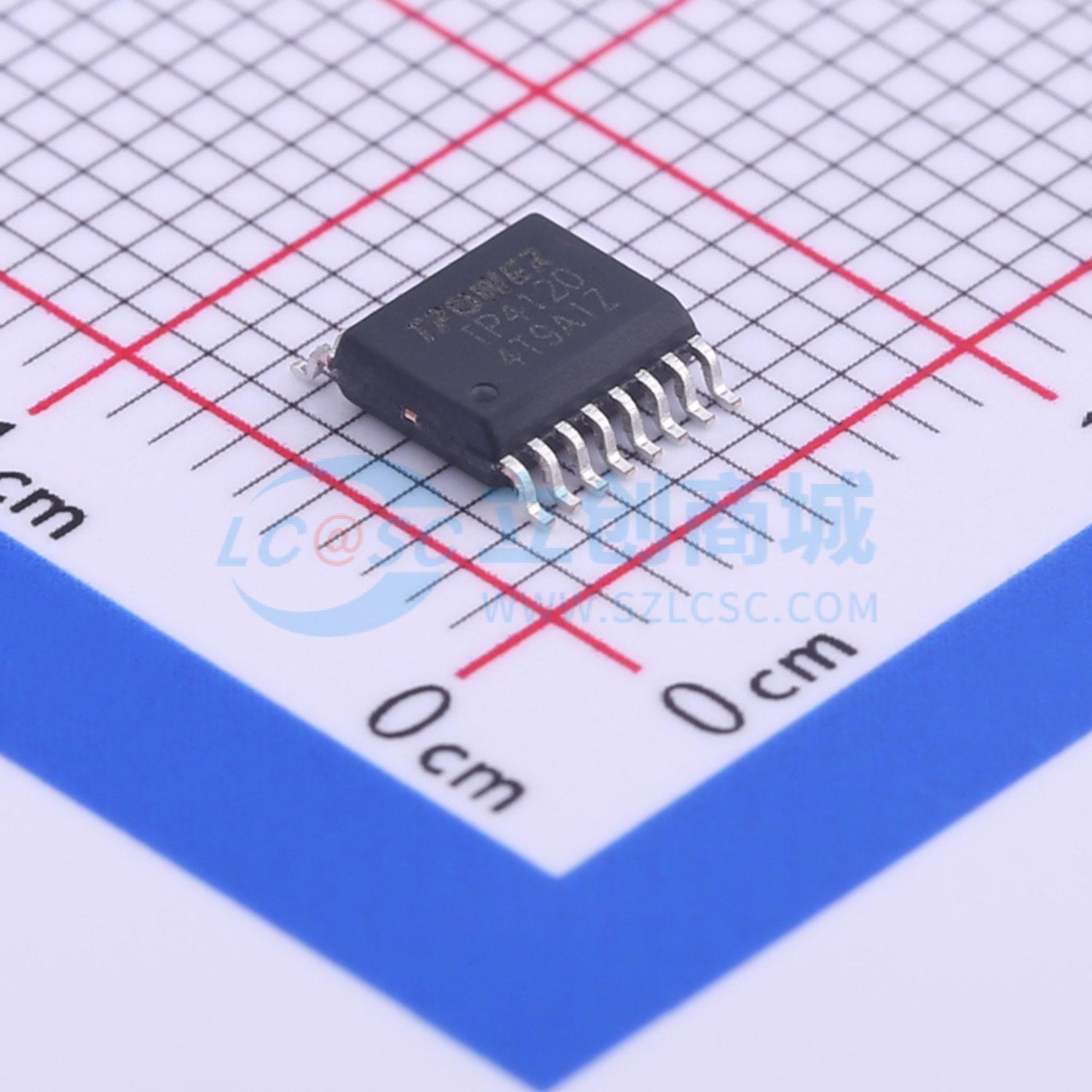

温馨提醒：图片仅供参考，商品以实物为准
TP4120
停产 便攜式USB風扇控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TPOWER(天源)
- 商品型号
- TP4120
- 商品编号
- C382137
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.713克(g)
- 网友设计参考
- 便携式USB风扇控制方案
商品参数
参数完善中
商品概述
TP4120是一款便携式USB风扇控制芯片。芯片内部集成了充电管理功能、升压管理功能、保护功能、按键控制以及档位指示功能等，为采用锂电池供电的便携式USB风扇应用提供了单芯片的解决方案。
商品特性
- 采用线性充电技术，固定充电电流为800mA
- 支持涓流充电和恒温充电模式，具有充电及充满LED指示功能
- 支持5V/6V/7V三档升压输出，可以通过按键进行三档输出切换
- 集成了档位LED指示和手电筒功能
- 具有多种档位切换模式，可以通过MODEA和MODEB脚接高低电平来配置，以满足多种应用需求
- 集成了多种保护功能，包括过温保护、过充与过放保护、输出过压保护、输出短路保护等
- 应用电路简单，只需很少元件便可实现便携式充电风扇完整方案，极大的节省了系统的成本和体积
- 支持多种按键方式，可进行配置
- 充电指示灯
- 三档位状态指示灯
- 锂电池电量指示
- 支持手电筒功能
- 最大50uA待机电流
- 智能温度控制与过温保护
- 集成输出过压保护、短路保护
- 集成过充与过放保护
- 系统成本低
- 封装形式：SSOP - 16L
应用领域
- 便携式USB风扇
